Современный погрузочный грейфер – это не просто навесное оборудование, а многофункциональный помощник, который создается под задачи производства и конкретный груз. Несмотря на общий относительно простой принцип действия, внешне грейферные захваты и ковши могут выглядеть совершенно по-разному. Различия в конструкции объясняются широким диапазоном применения.
Рассмотрим основные виды грейферов.
Механические канатные грейферы
Предназначены для подъемных кранов. Их особенность – раскрытие и закрытие грузозахватного органа за счет натяжения канатов. Привод открытия и закрытия ковшей может быть 3 видов: одноканатный, двухканатный и четырехканатный.
Простые в управлении и неприхотливые в эксплуатации четырехканатные грейферы значительно повышают производительность труда на строительных площадках, промышленных предприятиях, складских комплексах и так далее.
Моторные грейферы
Они же – электрогидравлические грейферы.
Чаще всего устанавливаются на грейферные краны, приводятся в действие приводом, расположенным на самом оборудовании. Моторные грейферные ковши - это съемные механизмы. Их навешивают на крюк крана. Они удобны для быстрой смены грузозахватного органа.
По системе передаточных механизмов моторные грейферы разделены на винтовые и талевые. Все моторные грейферы комплектуются проводным пультом управления, отвечающим за закрытие/раскрытие челюстей.
Используются моторные грейферы в самых разных отраслях – от целлюлозно-бумажной промышленности до металлургии.
Пневматические навесные грейферы
Открытие и раскрытие челюстей происходит под действием пневмоцилиндров.
Подвесные грейферные ковши с пневматическим приводом чаще всего устанавливаются в цехах, оборудованных пневмосетью. Также их используют там, где очень критична капля пролитого гидравлического масла, например, при работе с зерном и бумагой.

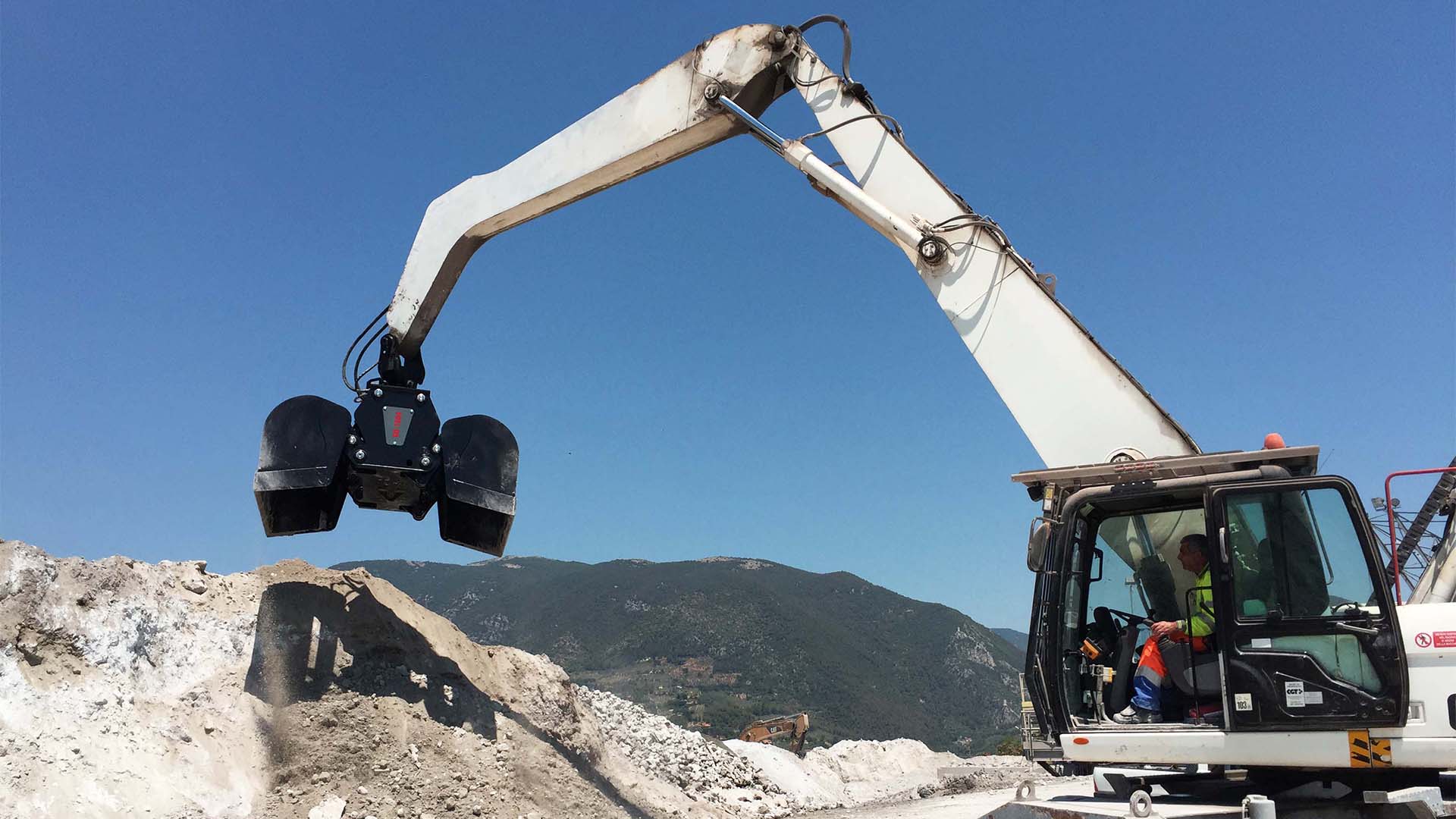

Гидравлические грейферы
Самый популярный во всем мире вид грейферов с максимальной производительностью. Используется при перегрузке различных грузов: щебня, угля, железной руды, серы, зерна, древесной щепы, строительного мусора, металлолома. Также можно выделить копающие грейферы, которые незаменимы при выемке грунтов различной плотности.
Широко применяются на гидравлических перегружателях и экскаваторах для перегрузки материалов из полувагонов, думпкаров, самосвалов, судоходных барж и кораблей.
Производительность гидравлических грейферов зависит от нескольких факторов.
Тип несущей колонны
Чаще всего встречаются два вида – классическая колонна и тело грейфера коробчатого типа (еще такую конструкцию называют траверсой).
Преимущества тела траверсного типа:
- защищает всю гидравлическую часть внутри грейфера,
- позволяет избежать обрыва РВД,
- увеличивает несущую прочность к радиальным нагрузкам за счет увеличения площади сечения колонны,
- уменьшается высота захвата, оператору проще управлять оборудованием.
Преимущества классической колонны – это низкая стоимость и простота производства.
Гидроцилиндры
Гидравлические грейферы можно разделить на одноцилиндровые, двухцилиндровые и четырехцилиндровые.
Одноцилиндровые модификации используют в основном для зачерпывания грунта из котлованов при помощи экскаватора с телескопической рукоятью, так как усилие одного гидроцилиндра невелико, грейфер вгрызается в грунт за счет веса оборудования и экскаватора.
Чаще всего на погрузочных гидравлических грейферах устанавливают два гидроцилиндра, это позволяет сократить стоимость производства.
Профессиональное оборудование комплектуют четырьмя гидроцилиндрами, что позволяет увеличить усилие смыкания челюстей и избежать перекоса краев челюстей при попадании крупных твердых материалов.
Используемые материалы
Для двухчелюстных и многочелюстных грейферов одинаково важна сталь, из которой изготовлены челюсти.
Надежное оборудование изготавливается из высокопрочной стали прочностью HB450-500. Пример – сталь Hardox или Roxwell.
Для удешевления конструкции применяют стали 09Г2С и 10ХСНД.
Система ротации
Вращение оборудования обеспечивают 3 вида систем:
- Механическая – поворот устройства под действие механической силы человека.
- Классический ротатор – имеет высокую скорость вращения на 360° за счет потока рабочей жидкости экскаватора, но подвержен выходу из строя из-за постоянных ударов при внедрении рабочего оборудования в материал. Преимущество – более низкая стоимость в сравнении с ОПУ.
- ОПУ (опорно-поворотное устройство) грейфера – это надежный и неприхотливый механизм вращения оборудования на 360° за счет одного или двух гидромоторов с ведущей шестернёю и опорно-поворотного круга. Такое сочетание позволяет выдерживать более серьезные радиальные и ударные нагрузки в сравнении с классическим ротатором.
Применение гидравлических грейферов
Гидравлические грейферные захваты и ковши – незаменимое навесное оборудование в самых разных отраслях. Строительство и демонтаж, лесное и сельское хозяйство, переработка металла и добыча полезных ископаемых – для любой работы найдется свой грейфер. Подобрать оборудование под вашу задачу вам помогут сотрудники ГК «Традиция».
