Возможность работы в стесненных условиях
Европейское качество

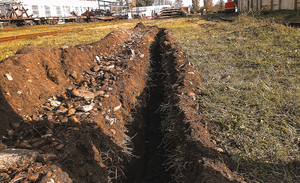

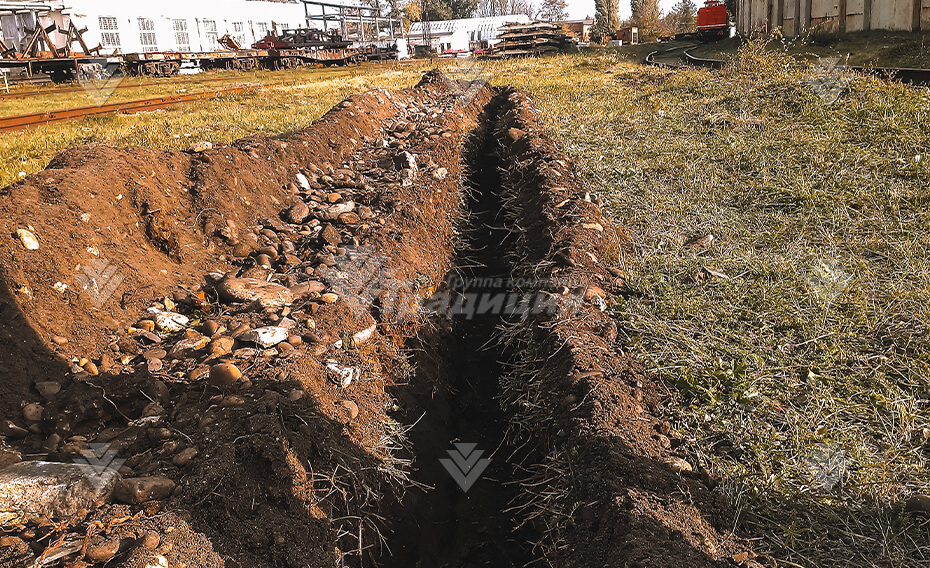

Формирует ровную и чистую траншею
Боковой шнек - исключает обратное засыпание
Наша компания предоставляет возможность приобретения оборудования в лизинг без первоначального взноса
Доставка в любую точку России и СНГ
Мы заботимся о наших клиентах и постоянно совершенствуем логистику.
ПодробнееТраншеекопатель Delta TR900
Характеристики
Глубина траншеи, мм | 900 |
Тип техники | Мини-погрузчик |
Масса базовой машины, т | 3-5 |
Поток, л/мин | 45 - 80 (без Hi-Flow) |
Давление, бар | 180-240 |
Описание
Краткое описание
Траншеекопатель на мини-погрузчик или экскаватор - погрузчик – оборудование, которое привлечет внимание тех, кто прокладывает траншеи разной ширины и назначения, например траншеи под коммуникации и трубопроводы различного назначения, траншеи для организации дренажа и т.п. работ. Встречаются траншеекопатели на менее привычных работах, например создание пожаро-защитных полос или на распилке льда на больших реках для прогнозируемого и управляемого ледохода.
Если масса мини-погрузчика 3 – 5 тонн и нет системы Hi-Flow, т.е. поток гидравлической жидкости 45 – 80 л/мин, то его можно агрегатировать с траншеекопателем Delta TR900.
Типы цепей траншеекопателя TR900:
Ширина цепи "комби" ( I - III категории по СНиП 82) | 100мм, 150мм, 200мм, 250мм |
Ширина цепи "вольфрам" ( II - IV категории по СНиП 82) | 150мм, 200мм |
Если у вас мини-погрузчик массой не менее 5 тонн или экскаватор-погрузчик, то рекомендуем обратить внимание на более производительный траншеекопатель Delta TR1200.
Что надо знать, что бы правильно выбрать траншеекопатель?
ГК «Традиция» предлагает траншеекопатель Delta TR900 со склада в Москве и в регионах. В нашей компании вы получаете гарантийную и постгарантийную поддержку оборудования на протяжении всего срока эксплуатации. Подобрать правильный тип адаптерной подвески вам помогут наши менеджеры.
ГК «Традиция» – крупнейший поставщик навесного оборудования для предприятий дорожно-строительной отрасли, коммунального хозяйства и горнодобывающего комплекса. В Москве и филиалах по всей России вы найдете широкий ассортимент решений для ваших задач, в том числе траншеекопатель Delta TR900.
Комплектация:
Производительность м /мин | |||||
Ширина | Категория грунта | Тип цепи | Delta TR900 | Delta TR1200 | Delta TR1500 |
100 мм | I - III | комби | 1.2 | - | - |
150 мм | I - III | комби | 1 | 1 | 0.9 |
200 мм | I - II | комби | 0.8 | 0.8 | 0.7 |
250 мм | I | комби | 0.4 | 0.3 | - |
100 мм | II - IV | вольфрамовая | 1 | - | - |
150 мм | II - III | вольфрамовая | 0.8 | 0.7 | 0.6 |
200 мм | II | вольфрамовая | 0.7 | 0.6 | 0.5 |
250 мм | I | вольфрамовая | - | - | - |
Совместимость
Статьи
FAQ: часто задаваемые вопросы

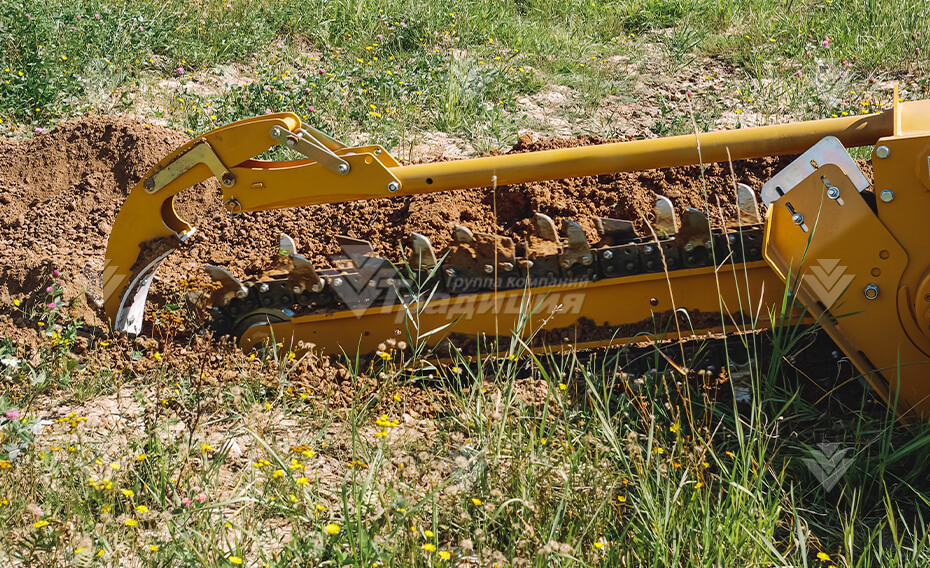

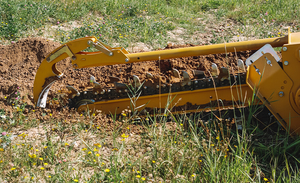

A: Это гидравлическое навесное оборудование для рытья траншей. Принцип работы: гидромотор передает вращение на звездочку, которая, в свою очередь, вращает цепь с зубьями. Подвижный шнек, установленный сбоку траншеекопателя, отводит грунт на 25-50 см от траншеи. Неподвижный упор в виде металлической «лыжи» отводит грунт от края, охраняя противоположный край траншеи от засыпания. Основная же задача «лыжи» — движение оборудования четко по траектории. Защитная труба сверху тренчера установлена для безопасности, а также для финальной очистки траншеи при помощи подпружиненного скребка.
A: Мини-погрузчики, имеющие гидростатическую трансмиссию, могут одновременно медленно ехать и рыть траншею. Это очень удобно. При выборе траншеекопателя необходимо точно знать, есть ли на погрузчике система усиленного потока (Hi Flow). Если нет, то доступна только одна модель — Delta TR900 с комбинированными цепями 100 — 150мм и 200 мм в грунтах I категории. Мини-погрузчики с Hi Flow намного более универсальны и на них будут уверенно работать TR900 с цепями 100 — 200мм и TR 1200 с цепями 150мм, в некоторых случаях до 200мм. Траншеекопатели TR1500 на мини-погрузчики мы ставить не рекомендуем. Мини-погрузчиком можно работать вблизи стен, оград и прочих препятствий, если заказать специальную раму с боковым смещением.
Мини-экскаватор не едет во время работы, а только двигает стрелой, изначально выдвинув ее максимально далеко, оператор, работая одновременно стрелой и рукоятью подтягивает траншеекопатель к себе. Это тоже производительный способ. Рекомендации по модели транчера, глубине и ширине такие же, как у мини-погрузчиков.
Траншеекопатель на экскаватор-погрузчик — это самый популярный запрос, т.к. эта универсальная машина включила в себя все преимущества: проходимость, легкое перемещение по объекту и между объектами, быстрая фиксация на месте, телескопическая рукоять, сдвигаемая вбок каретка и отличный гидравлический поток. Схема работы такая же, как у мини-экскаватора, только добавляется возможность удлинения стрелы за счет телескопической части стрелы, в следствии чего проход траншеекопателя за один раз может увеличиться на 1 — 1,5 метра. За счет смещение каретки экскаватор-погрузчик может рыть траншеи рядом с препятствиями: стена строения, ограда и т.п. На экскаваторы — погрузчики рекомендованы TR1200 и 1500 с уверенной работой комбинированными цепями шириной до 200мм. У нас часто спрашивают возможность навески TR900, но мы, как представители производителя не можем рекомендовать это сочетание.
A: «Общеземельные» цепи оснащаются стальными зубьями изогнутой формы, с наплавкой электродом по режущей части. Весьма нежная и не приспособленная к абразиву конструкция. Рыть ими можно, но в очень простых землистых породах без абразивных составляющих и, конечно, зимой такие цепи не востребованы. Однако есть у этих зубьев полезное свойство, это их форма, которая как маленькие ковши, производительно выкидывает грунт на поверхность траншеи.

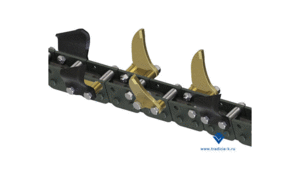

Цепи «комби» оснащаются двумя типами зубьев — обще-земельными и вольфрамовыми. Вольфрамовые зубья являются прямой противоположностью, т.е. они устойчивы к износу, благодаря вольфрамовым напайкам и, благодаря своей форме, работают как пика-таран, разрушая грунты, состоящие из песков, суглинки, легкую песчаную глину, мягкий каменный уголь, крепкие наносы, мерзлые грунты и прочие аналогичные разновидности с примесью камней 10 — 15% В некоторых случаях комбинированные цепи работают и на более сложных грунтах, поэтому предел возможности определяется опытным путем. Вольфрамовые зубья, благодаря своей форме устойчивы к износу и разрушению, но имеют маленькую площадь для выноса грунта, поэтому они разбавлены обще-земельными зубьями в пропорции примерно 70/30.
«Вольфрамовые» цепи предназначены для наиболее сложных грунтов: щебнистого и разрушенного сланца, слежавшейся гальки, крепкого каменного угля, отвердевшей глины, мерзлоты, льда и грунтов с примесью камней примерно 20%. Эти цепи оснащены только вольфрамовыми зубьями. В тех грунтах, где работают «вольфрамовые» цепи, во главе угла стоит сама возможность их разрушения и производительность отходит на второй план. Из-за сложности работы траншеекопатели применяются на твердых грунтах не часто.
A: Абсолютные фавориты — это «комбинированные» цепи шириной 150 и 200мм, причем 200 продается больше, чем 150, — в два раза!
Пьедестал распределился так:
A: Применяемость цепей по грунтам:
Тип цепи | Описание грунтов |
---|---|
"Общеземельные" цепи и цепи шириной 250-300мм | Плывучие, сыпучие, землистые породы без каменистых включений |
"Комбинированные" цепи шириной 100 - 200мм | Пески разные, земля, глины, суглинки, мерзлый и техногенный грунт, асфальт и почвы с содержанием камней 5 – 15 % |
"Вольфрамовые" цепи шириной 100 - 200мм | Грунты, по сути те же, что и для комбинированных, но можно резать мягкие скальные породы, лед и почвы с содержанием камней 15-25% |
"Вольфрамовые" цепи шириной 200 - 250мм | Сыпучие, землистые породы с содержанием каменистых включений до 5 %. |
A: Ширина траншеи должна быть немного больше прокладываемого кабеля, газопровода, водопровода или какой-либо другой коммуникации. Траншея должна быть шире, но ненамного, чтобы не тратить лишнее топливо и время на извлечение лишнего грунта и на обратную его засыпку. Для изготовления траншей оптимальной ширины наша компания предлагает цепи с малым шагом по ширине: 100, 150, 200, 250 и 300мм. При желании выбрать «универсальную» цепь на все случаи жизни необходимо четко понимать, что, чем меньше ширина цепи, тем выше производительность. Таким образом прокладывание траншеи шириной 250мм под трубопровод диаметром 80 — 100мм понизит производительность до 50%, не говоря о том, что цепи шириной 250-300мм можно применять только для работы в плывучих, сыпучих, землистых породах без каменистых включений, причем ширина 300мм доступна только на Delta TR900. На основании предпочтений наших партнеров я сделал вывод, что самые распространенные размеры транше по ширине — 150 — 200мм.
A: Назначение у навесного траншеекопателя и баровой установки (ЭТЦ) одно и то же — рытье траншеи прямоугольного профиля на заданную глубину для прокладки элeктрокабелей и кабелей связи, водопроводов и газопроводов.
Разница между ними в принципе привода цепи-конвейера. На ЭТЦ ведущая звездочка грунтореза приводится в действие валом отбора мощности (ВОМ), в то время как звездочку траншеекопателя Delta TR приводит в действие высоко моментный гидромотор, питаемый маслом из гидросистемы базовой машины.
При некоторых работах предпочтительнее бара, потому что механическая передача крутящего момента позволяет эффективно преодолеть вязкие грунты, плюс есть возможность применить более широкую цепь. Навесной траншеекопатель Delta компенсирует это различие тем, что может работать в грунтах I — IV категорий и легко справляется с каменистой почвой. Прорыв необходимое расстояние, траншеекопатель снимается и располагается в тех помещении, практически не занимая место, ожидая следующего отрезка траншеи. Базовая машина не простаивает и работает, например, ковшом или гидромолотом. В то время, как ЭТЦ необходимо поставить в отдельный теплый гараж и обслужить после работ. Это называется — простой.
Траншеекопатель, в отличие от баровой установки, более универсален: он может устанавливаться на большинство известных брендов спецтехники: CAT, Bobcat, Terex, Volvo, Komatsu, Case и проч. Он может устанавливаться на экскаваторное оборудование экскаваторов-погрузчиков, за счет чего позиционирование траншеекопателем становится мобильнее, особенно с возможностью бокового сдвига каретки и поворота стрелы почти на 180 градусов. Экскаватор-погрузчик с тренчером может работать в стесненных условиях, чего не скажешь о баре. И расход топлива на экскаваторе-погрузчике намного меньше, чем на тракторах, благодаря ТНВД с Common Rail.
A: Наши цепи подходят на тренчеры производства Simex, хотя количество звеньев отличается. Но звенья на наших цепях легко демонтировать, так что проблем с установкой цепи не будет.
A: На наших траншеекопателях Delta TR стоит неподвижный упор в виде металлической «лыжи». Он имеет направляющую, которая отводит грунт от края, охраняя противоположную сторону траншеи от засыпания. Сама же «лыжа» имеет первостепенное значение при работе, создавая жесткое объединение «базовая машина-траншеекопатель-грунт». Только упертый в «лыжу» траншеекопатель качественно и быстро делает чистую траншею по необходимой траектории, заданной глубины с ровными стенками.
Так что, при соблюдении несложных правил пользования траншеекопателем, ваш оператор уверенно справится с рытьем ровной траншеи с заданной траекторией. А правильно подобранный к вашей базовой машине траншеекопатель и цепь наилучшим образом справятся с поставленной задачей, давая высокую эффективность и скорость в работе!
Да, это нормально, потому что увеличилась площадь соприкосновения режущей части с грунтом и возросла сопротивляемость извлекаемого материала.
