Представляем три новых решения в области гидрофикации: премиальная система вращения для экскаваторов, а также гидравлические контуры для фронтальных погрузчиков и КМУ. Все новинки разработаны по запросам клиентов — мы благодарны за доверие и продолжим вместе с вами расширять возможности техники, чтобы сделать мир лучше.
Гидролиния вращения премиум класса
Линия вращения (Medium Pressure) Delta версия FULL

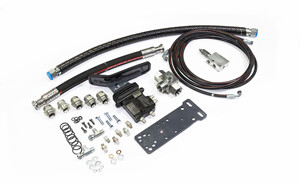

Октябрь 2024 года, звонок от строительной компании. Запрос: есть SANY SY330H, установлена штатная однопоточная линия, нужен мультипроцессор. Мы сразу предлагаем готовые решения — линии модернизации и вращения, озвучиваем стоимость и сроки.
Но клиент уточняет: нужна линия вращения точно такая же, как на втором экскаваторе. Договариваемся о выезде на замеры.

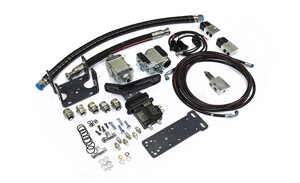

По возвращении конструктор сообщает: у заказчика штатная линия вращения. Начинаем искать нужные комплектующие и в короткие сроки разрабатываем решение — гидролинию вращения версии FULL. Клиент доволен результатом, и теперь мы готовы предложить такую гидролинию и другим покупателям.
- Тип техники Экскаватор
- Тип гидроразводки Модернизация в двухпоточную
- Бренд SANY
- Тип техники Экскаватор
- Тип гидроразводки Модернизация в двухпоточную
- Бренд SANY

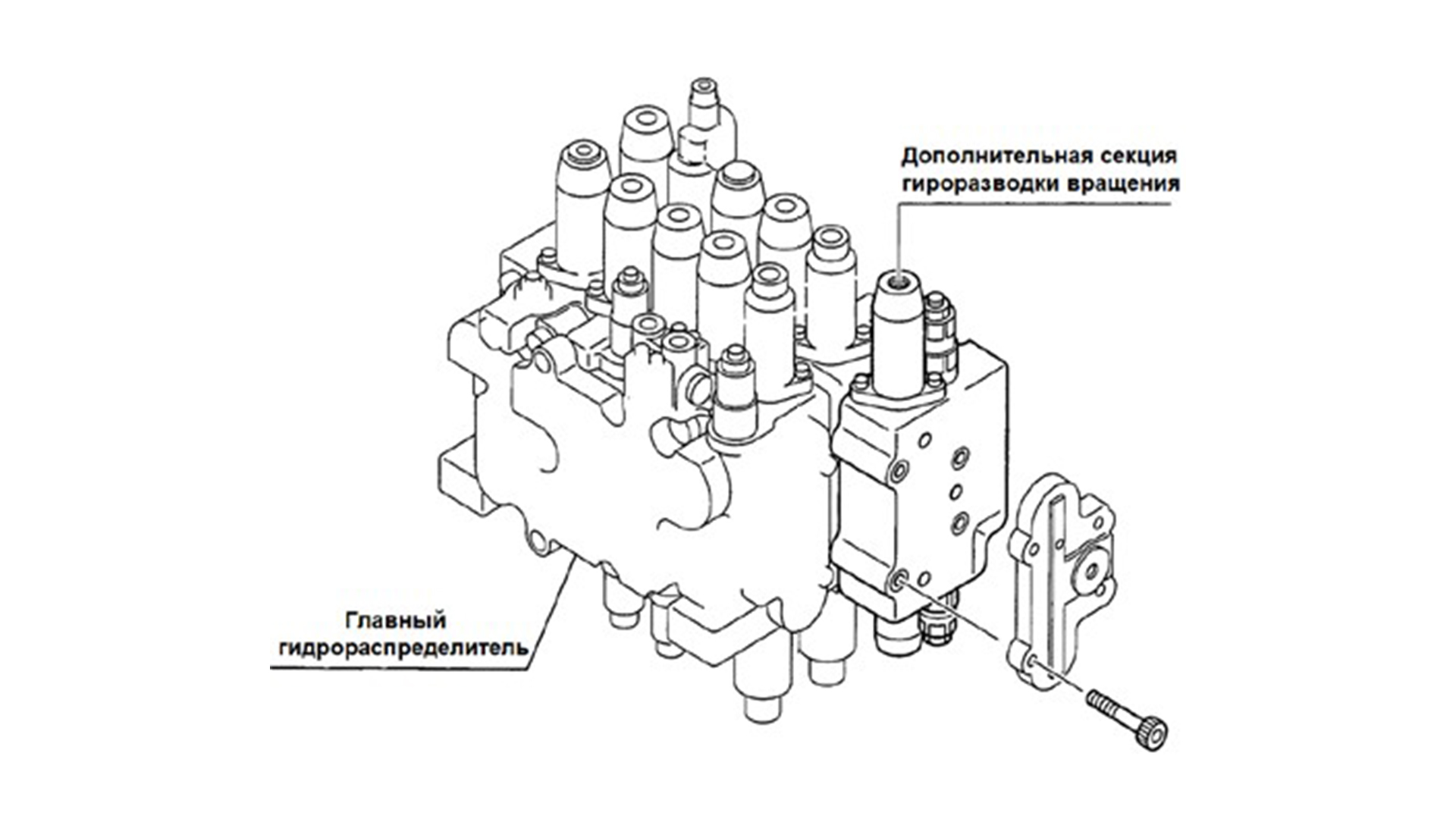

Гидроразводка вращения — специализированная гидролиния, обеспечивающая поворот навесного оборудования и аналогичные операции. Учитывая потребности парка техники, мы разработали систему с заводским конструктивом, который ранее применялся в экскаваторах японского производства. Ключевая особенность решения — использование дополнительной секции распределителя, совместимой с гидросистемой базовой машины.
Преимущества конструкции:
- Автономная работа гидролинии независимо от остальных операций машины
- Отсутствие негативного влияния на оборудование при одновременной работе различных функций
- Полное сохранение заводских характеристик гидросистемы
- Гибкая настройка параметров питания навесного оборудования
ГК «Традиция» готова реализовать подобные проекты для широкого спектра машин. Дополнительная секция для питания и управления контуром вращения может быть установлена на экскаваторы марок Sany, Zoomlion, XGMA, Liugong, Lonking, MaxPower и других китайских брендов.
- Крутящий момент, Нм 2098-6819
- Поток масла, л/мин 15-60
- Тип техники КМУ
- Тип гидроразводки Двухпоточная
- Бренд Palfinger

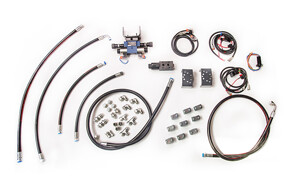

- Тип техники КМУ
- Тип гидроразводки Двухпоточная
- Бренд Kanglim
Упрощенная гидролиния для фронтала
Двухпоточная гидролиния (Two Way) Delta для фронтальных погрузчиков версии LITE
Август 2024 года, поступает запрос на несколько дорожных щёток для фронтального погрузчика WL50. Предложили готовый проект и выставили счёт, но клиента не устроила цена. Начали работать с возражениями.
Выяснилось, что собеседник — инженер. Он уточнил, что его интересует упрощённое решение для начала работы после зимы. Идея появилась быстро, согласовали детали, взяли в работу.

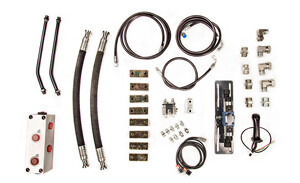

Так появился проект двухпоточной гидролинии версии LITE. Обратной связи не получили, но и рекламаций от этого клиента не поступало — значит, работа кипит и времени нет, мы всё понимаем!
Поскольку в гидрораспределителях, используемых на фронтальные погрузчики, нет свободных секций для навесного оборудования, гидролинию можно подключить тремя способами:
- Установить дополнительный односекционный распределитель последовательно основному.
- Установить дополнительный двухсекционный распределитель параллельно основному.

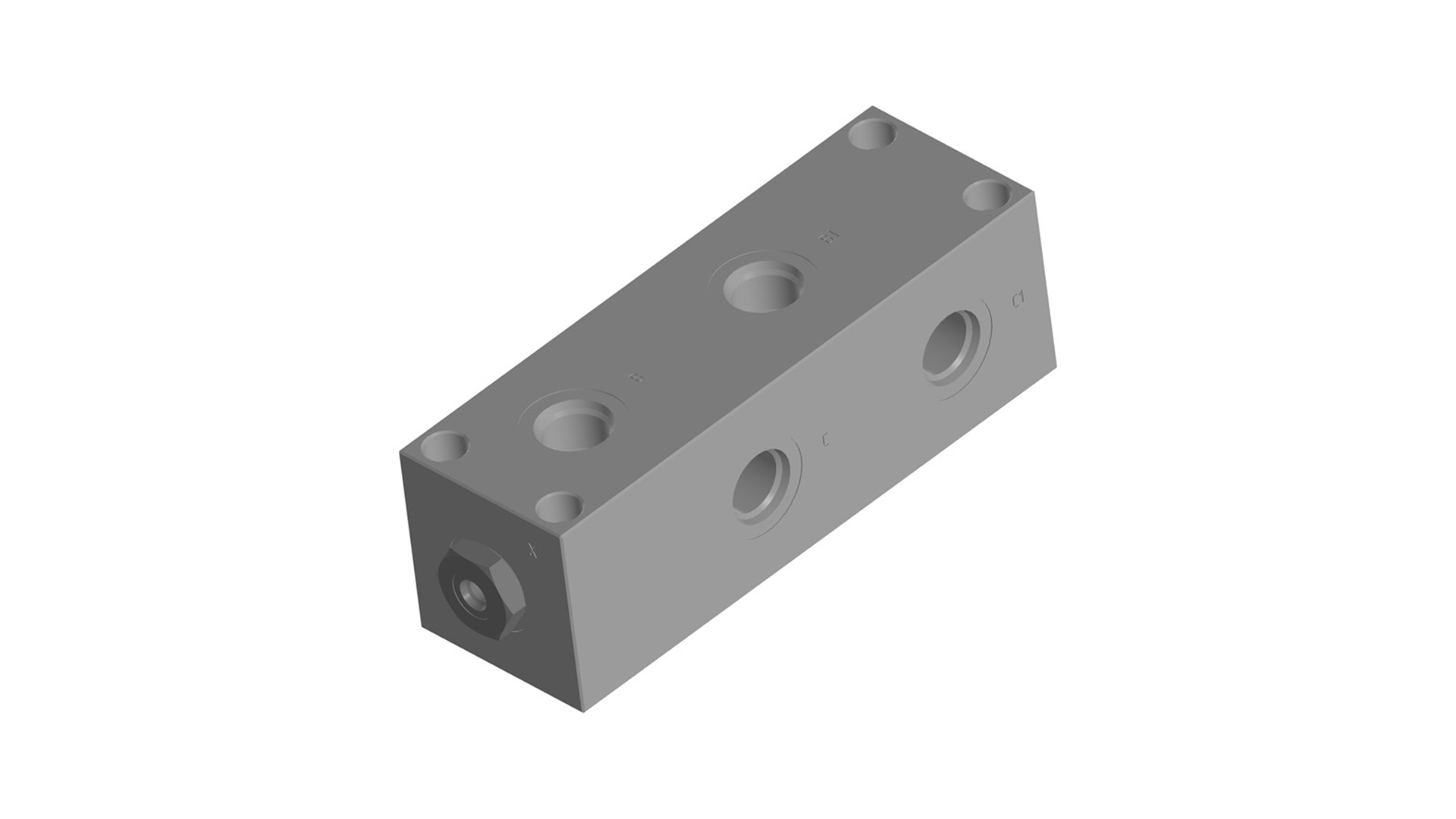

- Установить шестиканальный дивертор для перенаправления гидравлического масла от донора на рабочее оборудование.
Первое решение не используется нашим конструкторским бюро. Такая схема вредна для техники и оборудования: возникающее давление подпора может вывести из строя основной распределитель и насос.

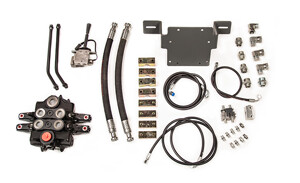

Двухсекционный распределитель — проверенное временем решение, которое наша компания успешно применяет на фронтальных погрузчиках уже многие годы.
- Тип техники Фронтальный погрузчик
- Тип гидроразводки Двухпоточная
- Бренд UMG
- Тип техники Фронтальный погрузчик
- Тип гидроразводки Двухпоточная
- Бренд UMG
Принцип работы дивертора основан на автоматическом переключении гидравлических потоков: в активном режиме масло перенаправляется с гидроцилиндра ковша на навесное оборудование, в неактивном — ковш функционирует без изменений. Данная схема работы позволила объединить лучшие качества двух систем: обеспечить безопасную и стабильную работу навесного оборудования по цене использования односекционного распределителя с последовательной схемой подключения.
Двухпоточка на КМУ для работы в Заполярье
Двухпоточная гидролиния (Two Way) Delta для КМУ версии PRIME и FULL

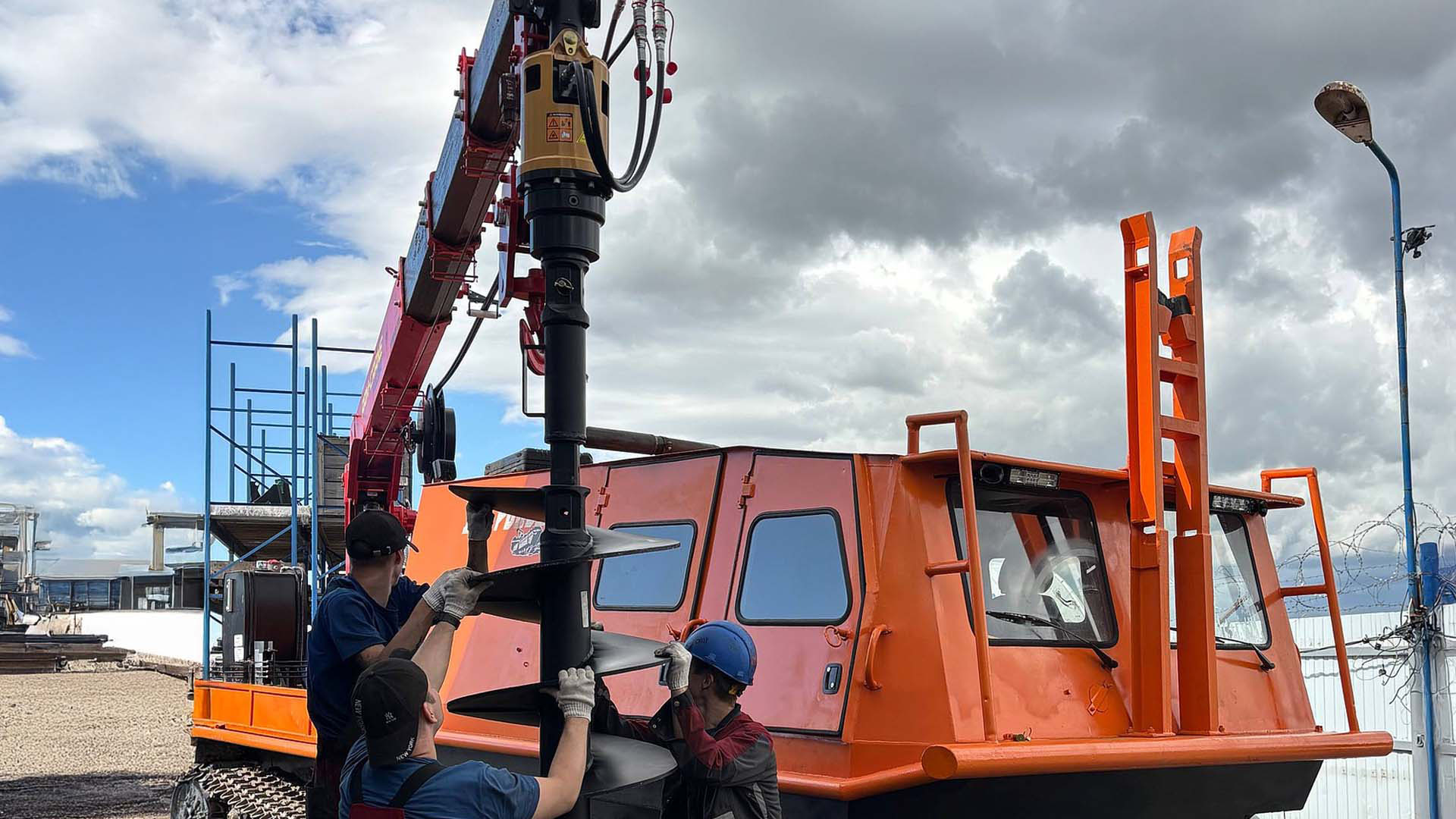

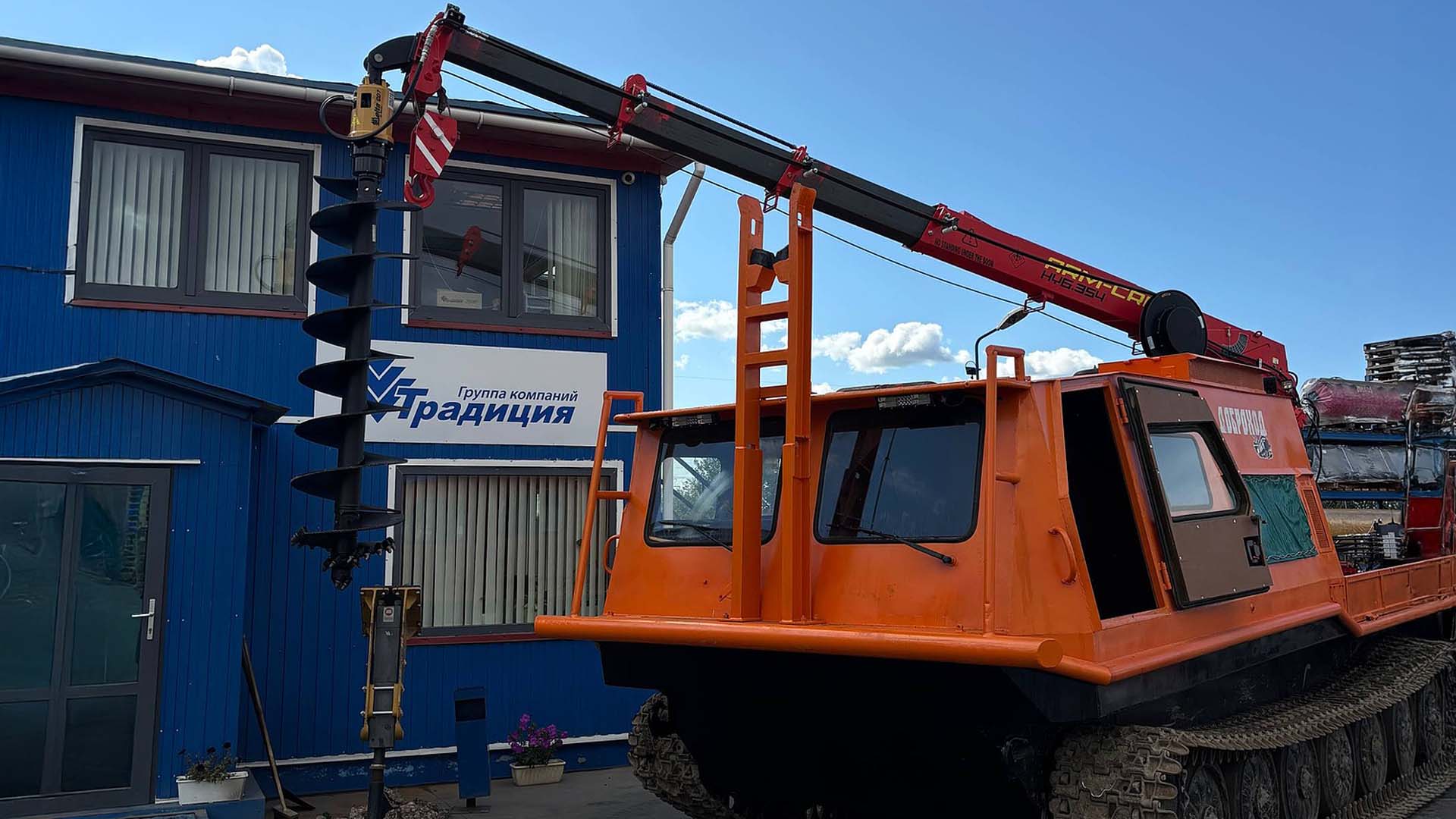

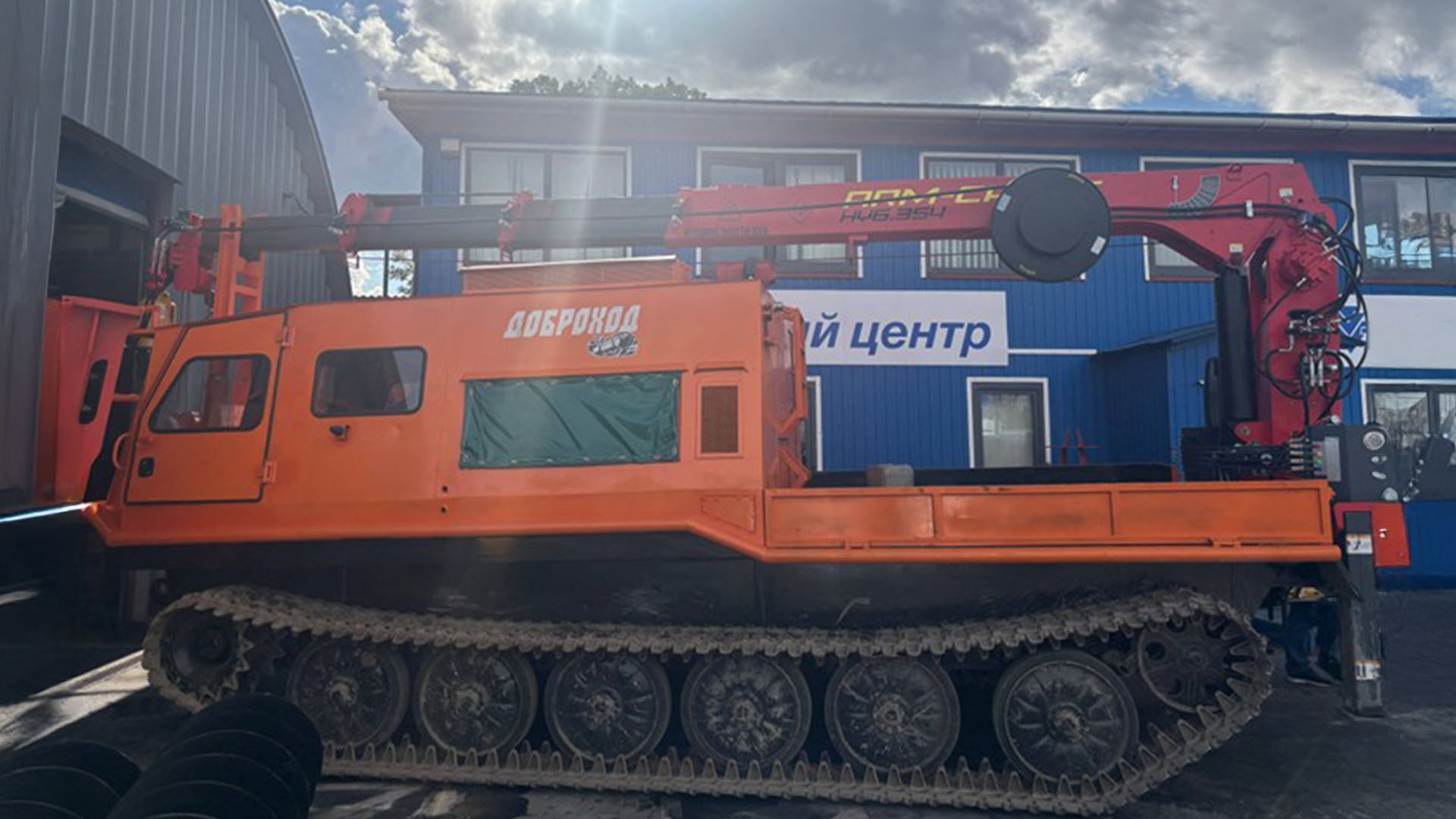

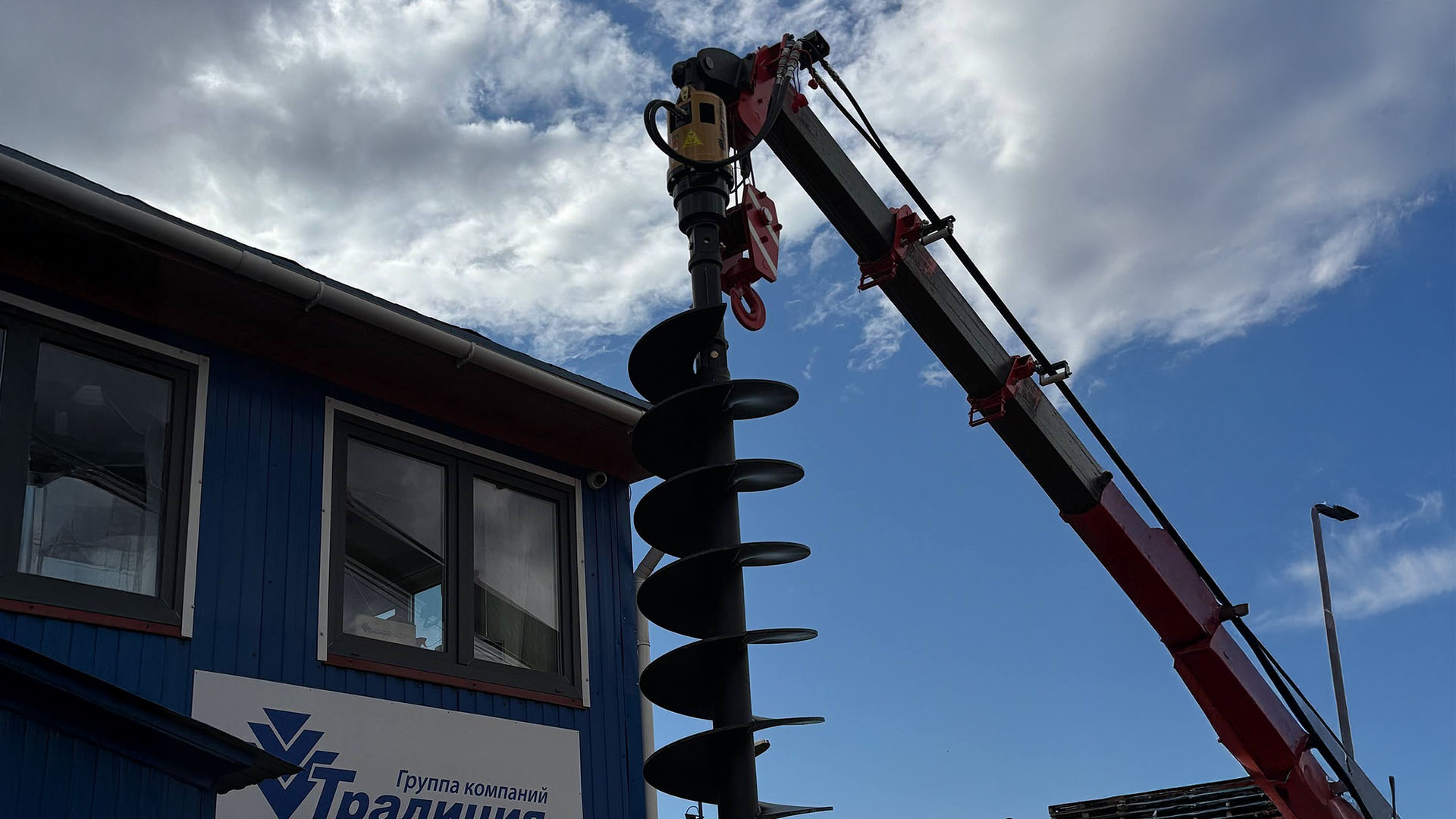

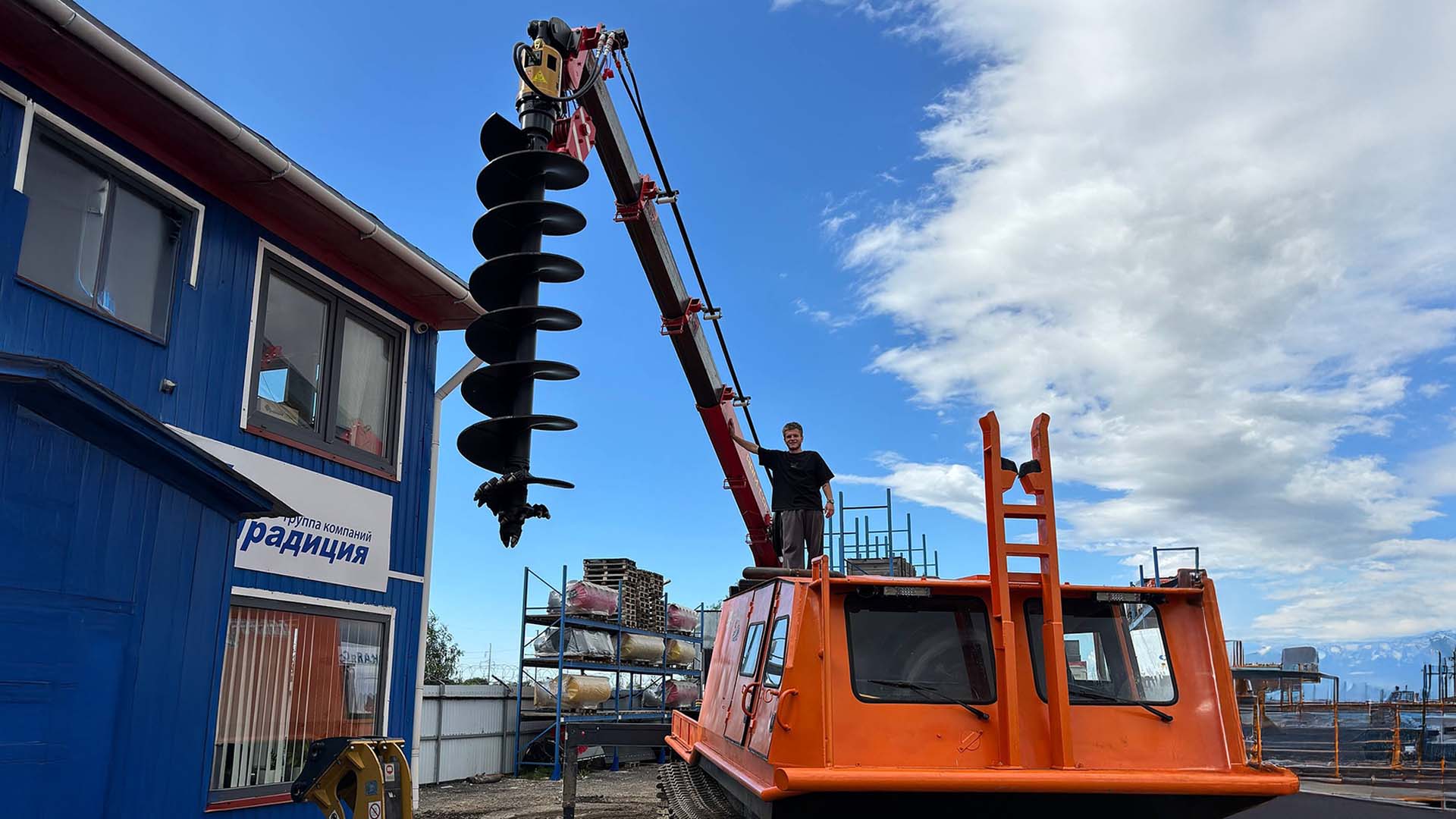

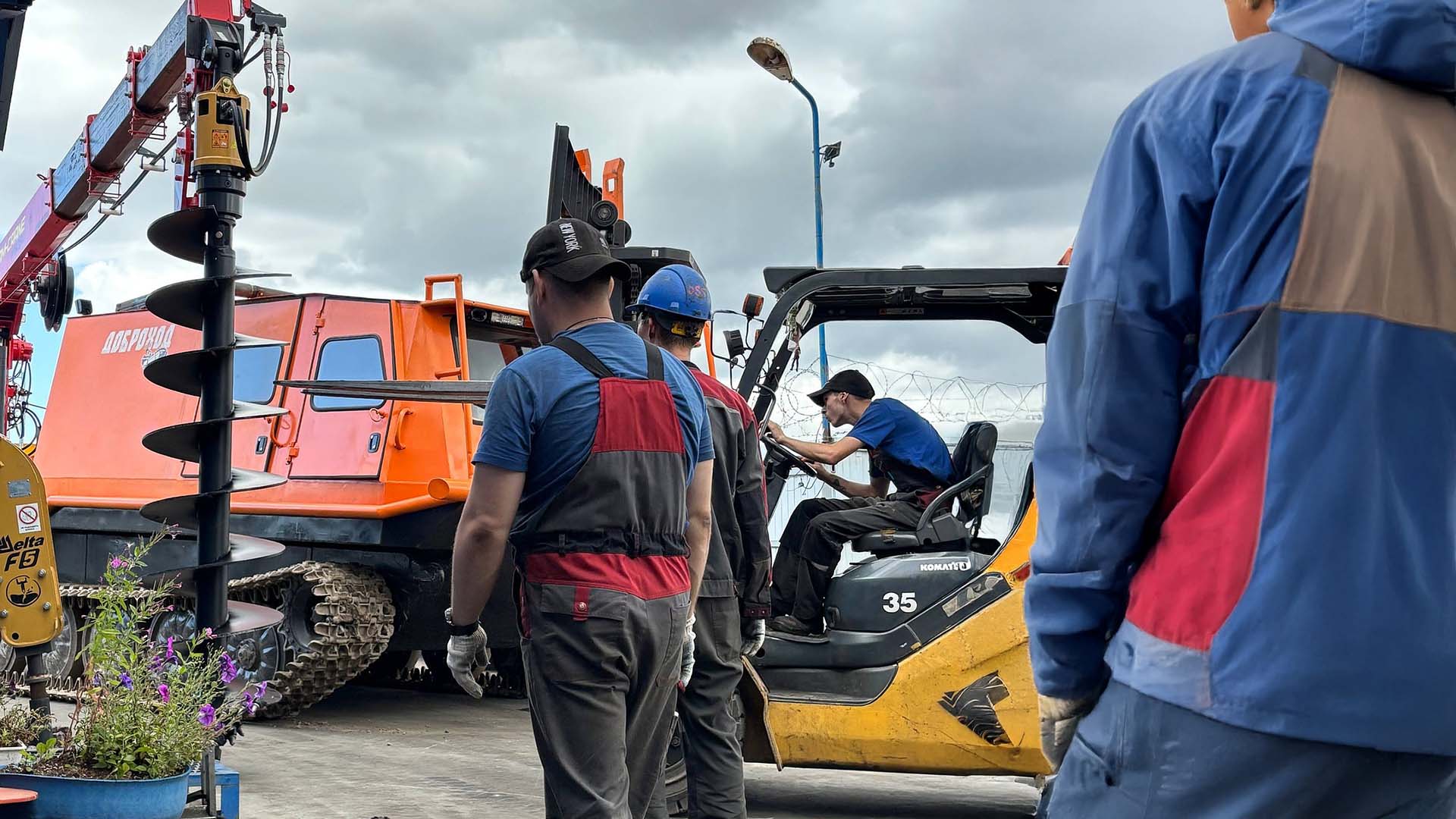

Февраль 2025 года, запрос от клиента на гидрофикацию его КМУ на базе вездехода для работы в полярных условиях. Озвучены задачи, сроки, комплектация и требования: гидролиния, гидровращатель, подвеска и полное сервисное сопровождение. Проект сложный, но интересный!
Согласовали сумму и сроки, взяли в работу. Изучили варианты гидролиний на данную технику, проработали поставщиков, разработали комплект. У нас всё получилось — клиент остался доволен, а это главное!
На сегодняшний день Группа компаний «Традиция» проработала возможность гидрофикации КМУ и готова обеспечить потребность рынка в проектировании гидролиний достойного качества.

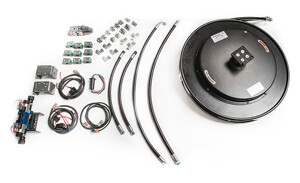

В рамках проекта «Гидроразводки на КМУ» конструкторами разработан технический вариант исполнения, позволяющий исключить подпор в напорно-сливных магистралях гидролинии, губительно влияющий на работу бурового оборудования. Кроме того, проработан метод подачи рабочей жидкости на оголовок стрелы с использованием автоматического инерционного барабана РВД, что существенно облегчает подготовку к работе оператора и обеспечивает работу оборудования на полном вылете телескопической стрелы манипулятора.
При этом мы сохранили упрощенный вариант исполнения гидролинии, в котором рукава высокого давления прокладываются по стреле и при транспортном положении демонтируются. Такой вариант на 25-30% дешевле, чем комплект с барабаном.
- Тип техники КМУ
- Тип гидроразводки Двухпоточная
- Бренд Palfinger
- Тип техники КМУ
- Тип гидроразводки Двухпоточная
- Бренд Palfinger
Гидравлика как ключ к универсальности
Установка гидравлической системы — эффективный способ расширить возможности базовой машины. Экскаватор получает возможность работать с гидромолотами, гидроножницами, вибропогружателями и т.д. Фронтальный погрузчик использует щётки и захваты. КМУ — буровое оборудование и грейферы.
Три примера в статье — лишь часть наших реализованных проектов.
Главное преимущество гидрофикации — повышение универсальности машины. Навесное оборудование адаптирует технику под разные задачи, что означает больше заказов для владельца.
