Объем выемки грунта

Выемка грунта — один из первых и наиболее ответственных этапов любого строительства. Неточности в расчете объемов земляных работ приводят к увеличению сметной стоимости и срывам сроков строительства. Недооценка сложности и объема земляных работ — фактор, влияющий на успех всего проекта.

Основные понятия

Выемка грунта — это комплекс технологических операций по извлечению грунта из массива земли при устройстве котлованов, траншей, каналов и других земляных сооружений. Согласно СП 45.13330.2017, грунты классифицируются по группам в зависимости от трудности их разработки.

Важно учитывать коэффициент разрыхления грунта — соотношение объема грунта в разрыхленном состоянии к его объему в естественном залегании. Для песчаных грунтов этот коэффициент составляет 1,08-1,17, для глинистых — 1,24-1,30, для скальных пород — до 1,45.

Объем выемки грунта в плотном теле (Vпл) и объем после разработки (Vр) связаны соотношением:

Vр = Vпл × Kр, где Kр — коэффициент разрыхления.

Базовые формулы

Независимо от сложности земляных работ, любой объем грунта можно разбить на простые геометрические фигуры и использовать известные формулы.

Параллелепипед (прямоугольный блок):

V = a × b × h, где a и b — длина и ширина основания, h — высота

Применяется для расчета простых прямоугольных выемок с вертикальными стенками.

Призма:

V = S × h, где S — площадь основания, h — высота

Полезна при расчете выемок с одинаковым поперечным сечением по всей длине.

Усеченная пирамида (для котлованов с откосами):

V = (h/3) × (S₁ + S₂ + √(S₁ × S₂)), где S₁ и S₂ — площади верхнего и нижнего оснований, h — высота

Ключевая формула для расчета котлованов с наклонными стенками.

Цилиндр:

V = π × r² × h, где r — радиус основания, h — высота

Применяется для круглых шахт и колодцев.

Усеченный конус:

V = (π × h/3) × (R² + r² + R × r), где R и r — радиусы верхнего и нижнего оснований, h — высота

Используется для круглых котлованов с откосами.

Методы расчета

При строительстве фундамента на сложных участках для подсчетов вынимаемой кубатуры используются следующие способы.

Метод вертикальных сечений

Данный метод предполагает разбивку участка на поперечные сечения. Площадь каждого сечения умножается на расстояние между ними. Объем между двумя сечениями можно рассчитать по формуле:

V = (S₁ + S₂)/2 × L, где S₁, S₂ — площади смежных сечений, L — расстояние между сечениями

Метод квадратов

При этом методе участок разбивается на квадраты равной площади. В углах квадратов определяются отметки поверхности земли и проектной поверхности. Объем выемки в пределах одного квадрата рассчитывается по формуле:

V = a² × (h₁ + h₂ + h₃ + h₄)/4, где a — сторона квадрата, h₁, h₂, h₃, h₄ — глубины выемки в углах квадрата

Метод трехгранных призм

Этот метод является вариацией метода квадратов, но обеспечивает более высокую точность. Территория разбивается на треугольники, для которых определяются отметки вершин.

Современные цифровые методы

Сегодня для расчета объемов земляных работ активно применяются программные комплексы (AutoCAD Civil 3D, CREDO, Топоматик Robur), которые используют трехмерные модели поверхностей. Точность расчетов при использовании таких программ значительно выше, чем при ручных методах.

Факторы, влияющие на объем выемки

При определении объема выемки грунта необходимо учитывать:

• Геологические условия: наличие подземных вод, скрытых коммуникаций, валунов.
• Сезонность работ: промерзание грунта зимой увеличивает трудоемкость работ и может потребовать пересчета объемов.
• Уровень грунтовых вод: высокий уровень требует дополнительных мероприятий по водопонижению.

Технология производства земляных работ

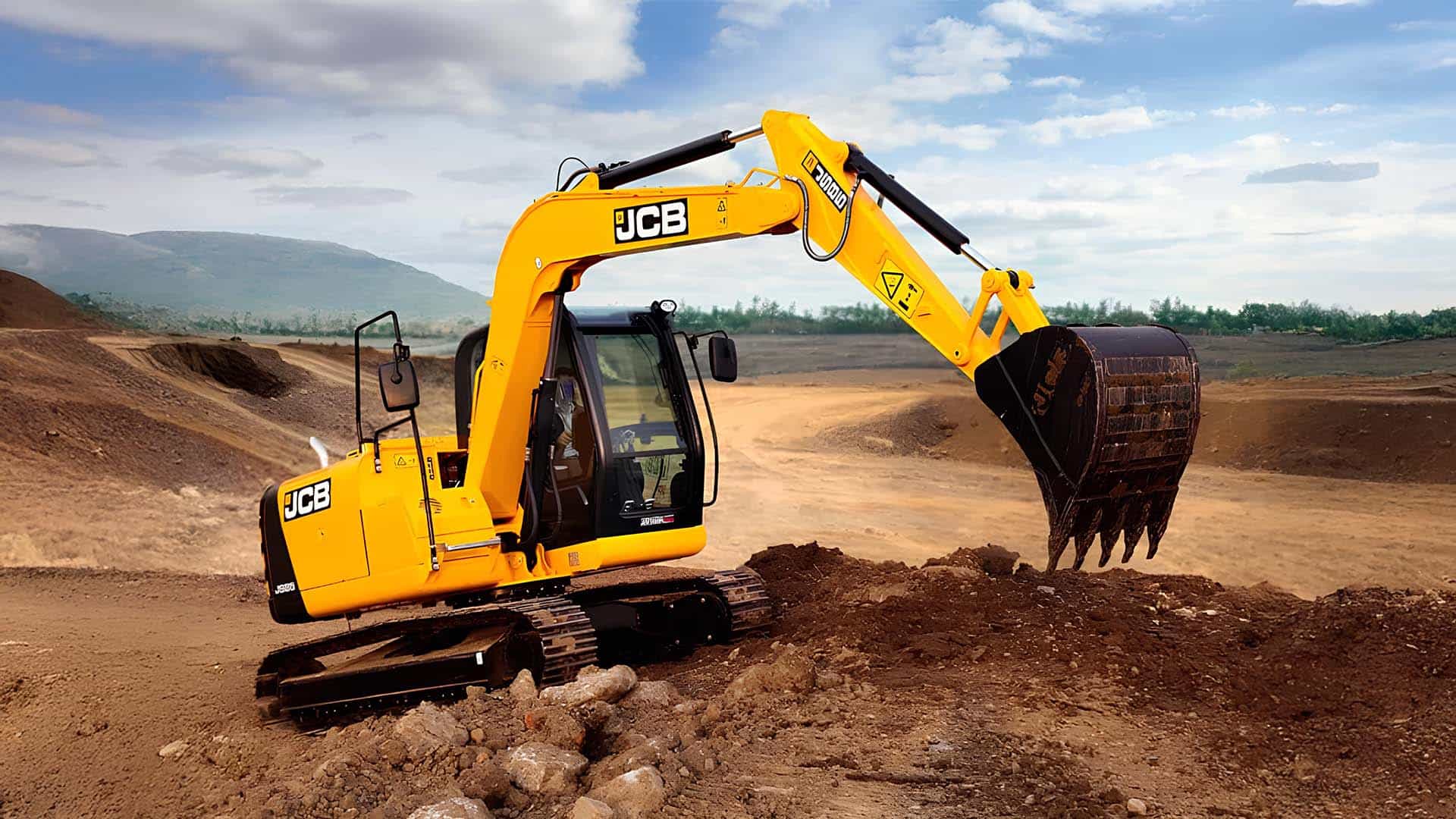

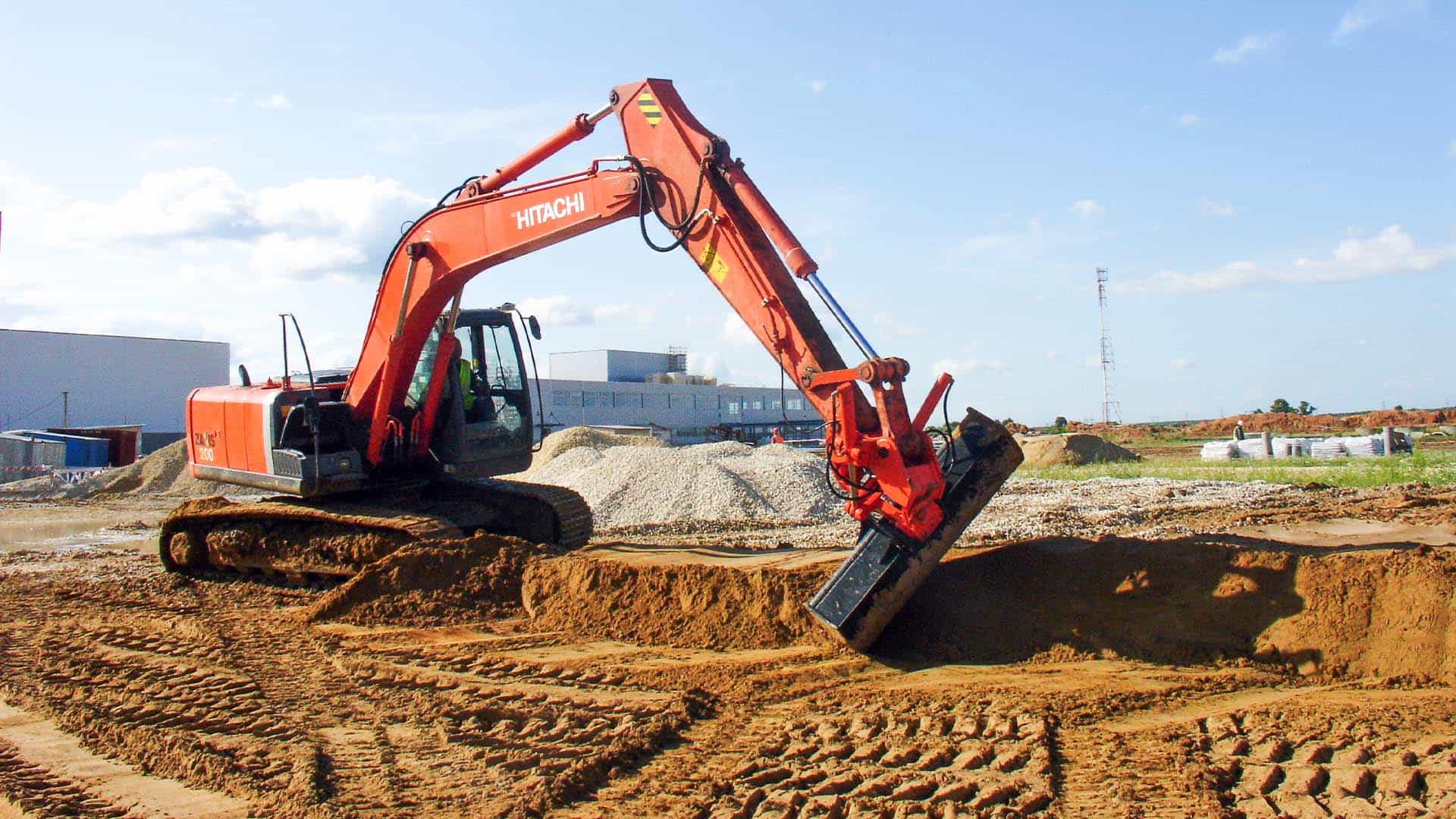

Выбор технологии напрямую влияет на точность соблюдения расчетных объемов. Для небольших объектов достаточно использования экскаватора с ковшом. Для уплотнения откосов и дна могут так же использоваться навесные вибротрамбовки.

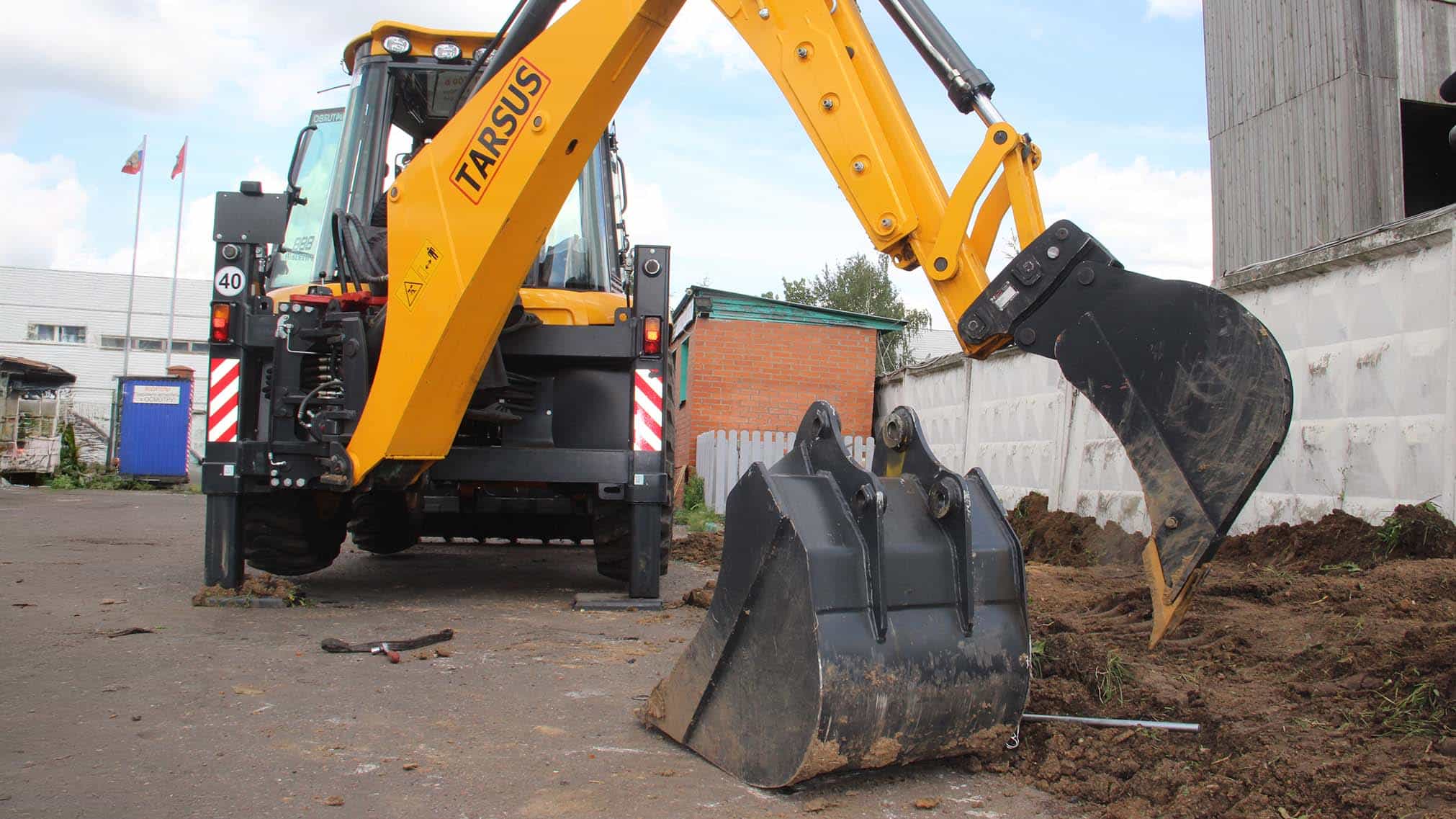

Ковши на экскаватор

Подробнее

Ковши для фронтального погрузчика

Подробнее

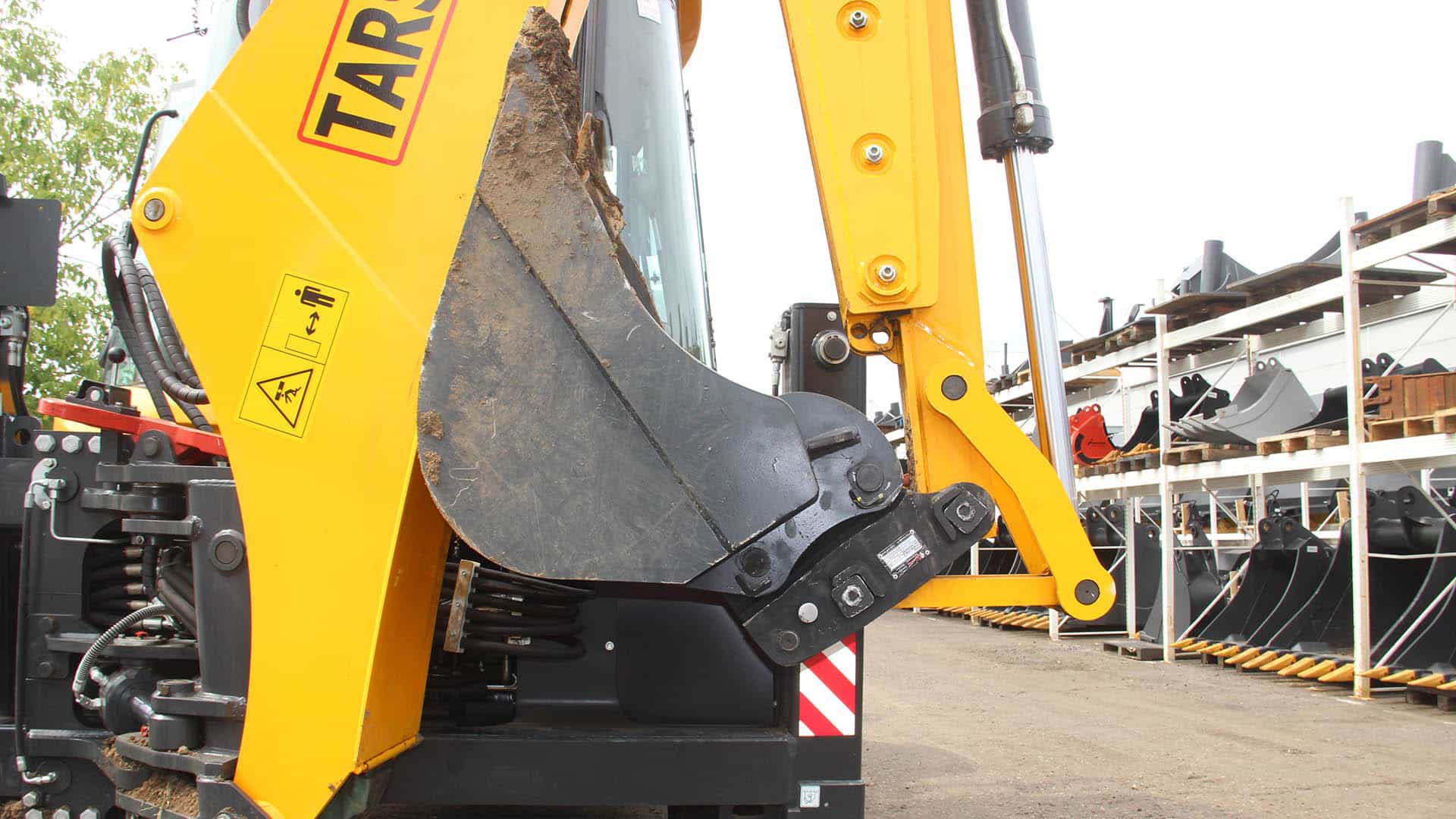

Быстросъемы на экскаватор

Подробнее

Для масштабных проектов оптимально применение комплекса машин: бульдозеров, экскаваторов, самосвалов.

При этом в большинстве проектов используется также ручная доработка: при работе ковшом оператор снимает слой земли не до проектной отметки, а на 5-10 см выше. Дальше дно траншеи или котлована выравнивается вручную. Это позволяет достичь необходимого уровня уплотнения и выравнивания.

Организация временного складирования или вывоза грунта имеет решающее значение, особенно при работе в стесненных условиях городской застройки. Необходимо учитывать, что даже временное складирование разрыхленной почвы с последующей обратной засыпкой требует площади в 1,2-1,3 раза больше, чем занимал грунт в естественном залегании.

Типичные ошибки

Наиболее распространенные ошибки:

• Игнорирование коэффициента разрыхления
• Неучет сезонных факторов
• Отсутствие запаса на доработку грунта вручную
• Неправильная оценка категории грунта

Последствия таких ошибок — перерасход бюджета, срыв сроков, необходимость корректировки проектной документации в процессе строительства.

Заключение

Корректный расчет объема выемки грунта — фундаментальный фактор успеха строительного проекта. Современные технологии позволяют достичь высокой точности расчетов, но требуют квалифицированного подхода и комплексного учета всех влияющих факторов.

Тенденция последних лет — интеграция BIM-технологий в процесс расчета и контроля земляных работ, что позволяет не только повысить точность, но и оптимизировать использование земляных ресурсов, минимизируя экологическую нагрузку на окружающую среду.
