Ремонт гидроцилиндра экскаватора: когда необходим и как правильно это сделать

Гидроцилиндр — один из ключевых компонентов гидросистемы экскаватора, отвечающий за выполнение ключевых рабочих операций: копание, управление ковшом. Интенсивная эксплуатация в сложных условиях влечет за собой износ и поломки, требующие своевременного ремонта. Неисправности, оставленные без внимания, могут привести к серьезным проблемам, включая полную остановку техники и серьезные расходы на восстановление гидравлической системы.

В этой статье мы подробно рассмотрим основные факторы, приводящие к выходу из строя гидравлических цилиндров экскаваторов, выделим признаки технических проблем, опишем последовательность действий при ремонте.

Почему гидроцилиндры выходят из строя?

Наиболее распространенные причины следующие:

• Износ уплотнений: сальники, манжеты, другие уплотнительные элементы со временем теряют эластичность, трескаются, пропускают гидравлическую жидкость. Это приводит к снижению мощности, утечкам, загрязнению системы.
• Царапины, вмятины, коррозия на штоке приводят к повреждению уплотнений и утечкам. Иногда это происходит из-за попадания абразивных частиц, ударов, неправильной эксплуатации.
• Внутренняя поверхность гильзы изнашивается из-за трения поршня, попадания загрязнений. Царапины, задиры, деформация гильзы вызывают утечки, снижают эффективность работы.
• Изнашивание поршневых колец, трещины, деформация поршня способствуют утечкам, снижению мощности.
• Износ, деформация или разрыв проушин и креплений приводит к люфтам, вибрациям, повышенной нагрузке на другие элементы цилиндра.
• Попадание грязи, воды, других загрязнений в гидравлический контур влечет изнашивание уплотнений, повреждение внутренних поверхностей, снижение эффективности работы.
• Работа с повышенными нагрузками, резкие движения, некачественное обслуживание приводят к ускоренному износу, повреждениям гидравлических цилиндров.

Признаки неисправности гидроцилиндра

Ранняя диагностика дефектов помогает избежать серьезных повреждений и значительных расходов на восстановление.

Необходимо обращать внимание на следующие признаки:

• Визуально заметные подтекания масла — явный признак дефекта.
• Спецтехника работает медленнее, с меньшей силой, чем обычно.
• Рывки, заедания, неравномерное движение штока гидравлического цилиндра.
• Скрежет, стук или другие необычные звуки во время работы.
• Цилиндр перегревается при работе.
• Повышенная вибрация в области гидроцилиндра.

Восстановление работоспособности гидравлического цилиндра — задача, требующая высокой квалификации. Для качественного ремонта необходимы профессиональные навыки, инструменты, практический опыт.

Диагностика

Первым этапом восстановления работоспособности гидроцилиндров является выявление причины поломки, определение сложности повреждений. Этот этап — фундамент успешного ремонта. Детальная диагностика помогает установить точную причину появления дефектов и оценить перечень задач, которые требуют выполнения.

Она включает:

• Поиск внешних дефектов, таких как трещины, вмятины, коррозия на корпусе, штоке, проушинах, сварных швах. Проводится проверка уплотнений и сальников на наличие утечек масла.
• Определение мест протечек гидравлической жидкости. Производят визуально или используя специализированные тесты, например, с применением красителей.
• Измерение давления в разных точках гидроцилиндра для обнаружения неполадок клапанов, поршней, уплотнений.
• Оценка прямолинейности штока и корпуса, а также целостности резьбовых соединений.
• Анализ масла для определения наличия в нем посторонних частиц, воды, других веществ, которые могут указывать на разрушение или износ компонентов гидроцилиндра.

На основании диагностики можно установить, какие компоненты нуждаются в замене или восстановлении, разработать план дальнейшей работы.

Подготовка к ремонту

Правильно проведенные подготовительные работы помогают произвести восстановление быстрее и более качественно.

Этот этап подразумевает следующие действия:

• Перед началом ремонтных работ необходимо тщательно очистить гидравлический цилиндр от любых загрязнений, в том числе от грязи и масла. Используйте специальные моющие средства, щетки.

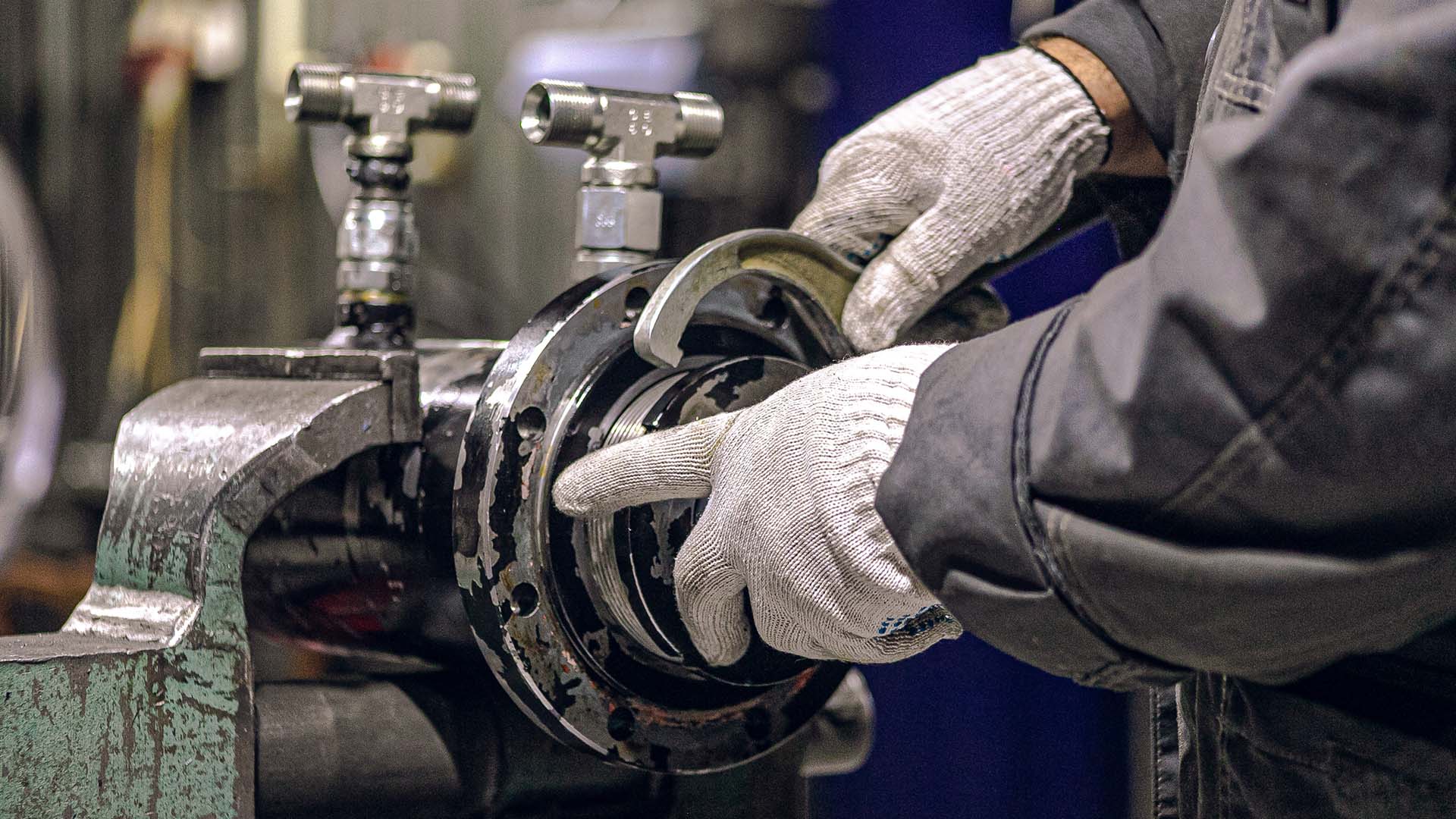

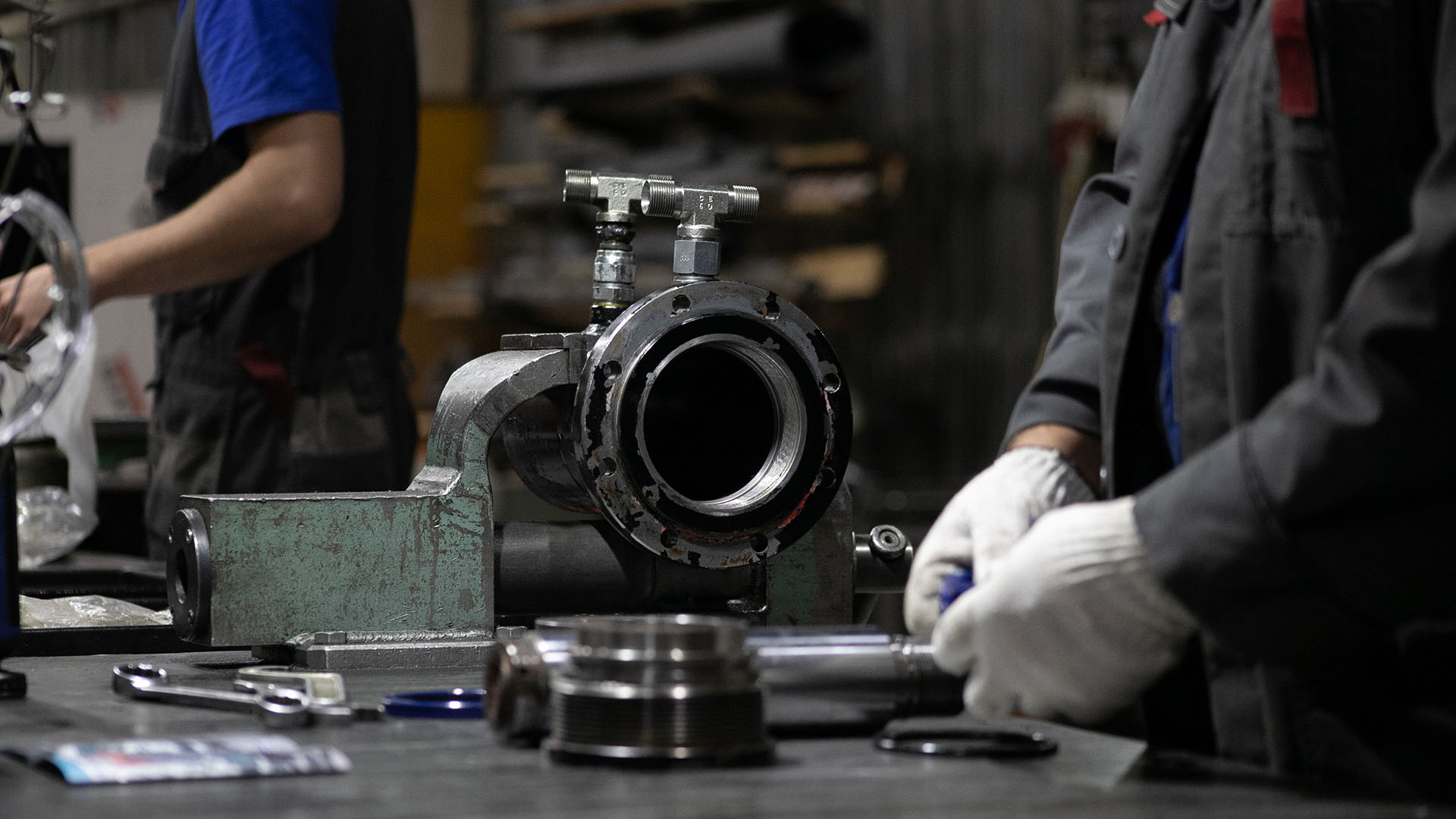

• Разберите все узлы, соблюдая осторожность, чтобы не нарушить целостность деталей. Зафиксируйте положение каждого компонента, чтобы облегчить будущую сборку.
• Сфотографируйте каждый этап разборки, чтобы иметь наглядное пособие при сборке.
• Промаркируйте детали, особенно если они имеют одинаковый внешний вид, но разные размеры или характеристики.

Дефектовка деталей

• Проверьте шток на наличие царапин, вмятин, коррозии, изгибов, других недостатков. Измерьте диаметр в нескольких точках, чтобы определить степень изношенности.
• Гильза: осмотрите внутреннюю поверхность на наличие царапин, задиров, коррозии, других дефектов. Измерьте внутренний диаметр в нескольких точках, чтобы определить степень изношенности.
• Поршень: проверьте на наличие трещин, сколов, износа уплотнительных канавок.
• Уплотнения: осмотрите уплотнительные кольца, манжеты, грязесъемники на предмет износа, трещин, деформации, потери эластичности.
• Другие детали: проверьте состояние направляющих, подшипников, крепежных элементов, других компонентов.

Ремонт или замена деталей

Не все элементы можно ремонтировать. Некоторые из них в случае повреждений необходимо заменить на новые.

• При незначительных дефектах штока возможна шлифовка и полировка поверхности. При серьезных нарушениях целостности шток подлежит замене.
• При незначительных проблемах гильзы осуществляют хонинговку внутренней поверхности. При серьезных - гильза подлежит замене.
• При износе уплотнительных канавок поршня возможна их проточка, установка ремонтных уплотнений. При серьезных проблемах поршень подлежит замене.

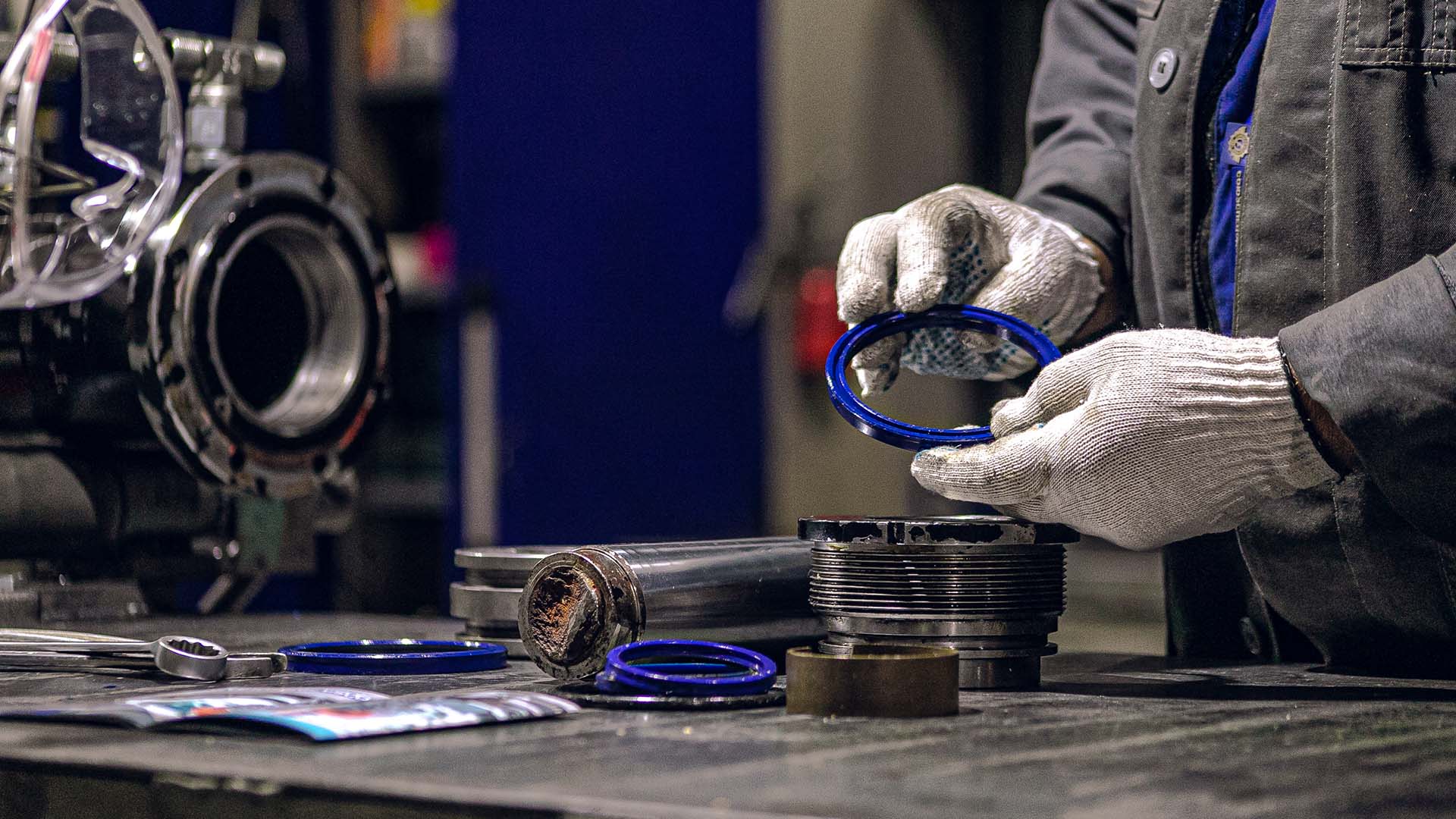

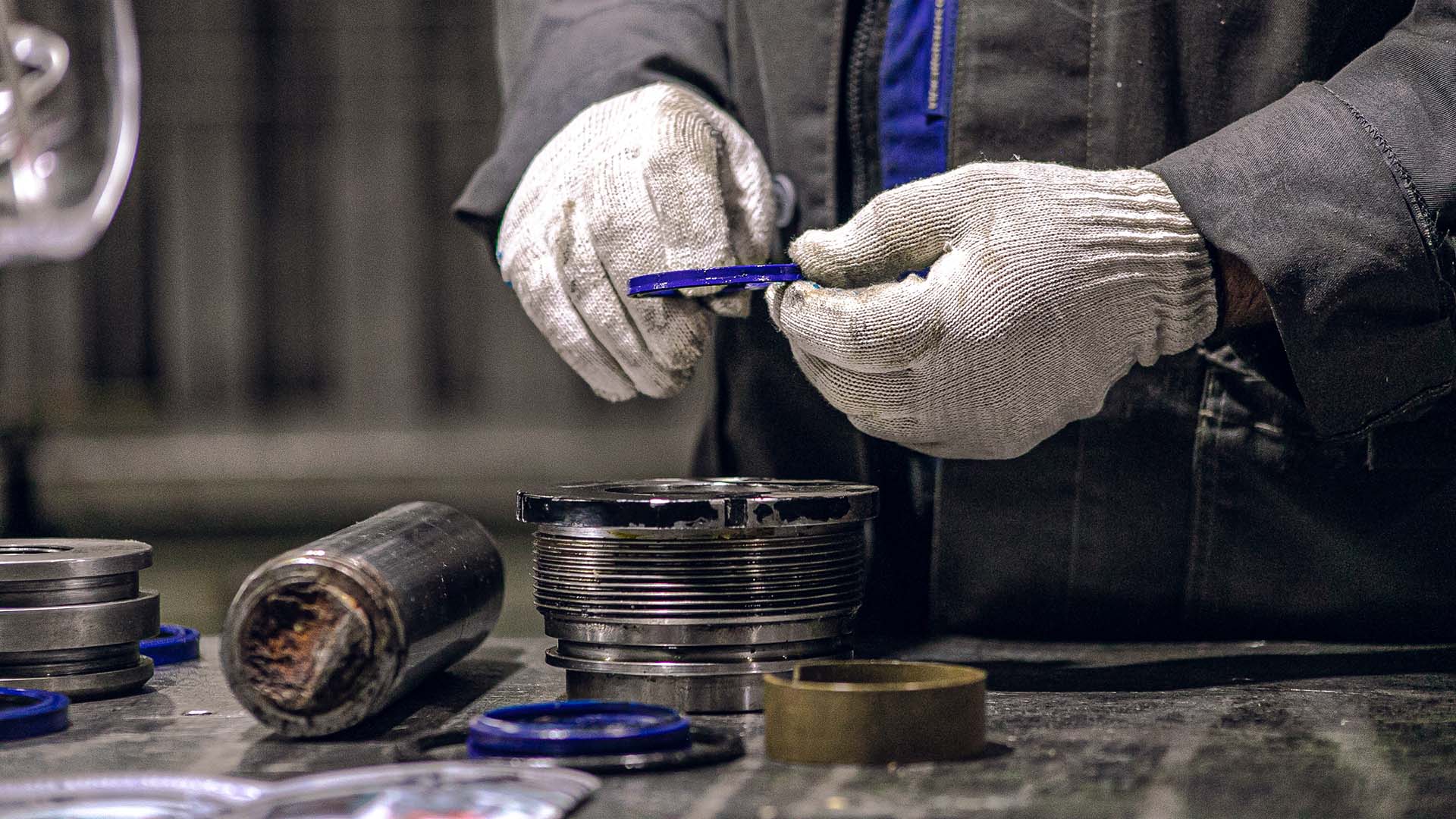

• Все элементы (кольца, манжеты, грязесъемники) подлежат обязательной замене на новые, независимо от их внешнего вида. Используйте только качественные элементы, соответствующие гидравлической жидкости и условиям эксплуатации.
• Замените все неисправные направляющие, подшипники, крепежные элементы.

Сборка гидравлического цилиндра

• Перед тем, как начать сборку, убедитесь, что все компоненты тщательно смазаны гидравлическим маслом, рекомендованным производителем.

• Тщательно очистите посадочные места от грязи, ржавчины, старых уплотнений, других загрязнений.

  Внимательно осмотрите посадочные места на наличие дефектов, таких как царапины, сколы или коррозия. При необходимости, устраните их шлифовкой или другими методами. Убедитесь, что размеры посадочного места соответствуют размерам уплотнения.

  Осмотрите новое уплотнение на наличие дефектов, таких как трещины, порезы или деформации. Убедитесь, что оно чистое, не имеет загрязнений.

  Установите новые элементы в соответствии со схемой сборки. Убедитесь, что они правильно ориентированы и плотно прилегают к посадочным местам. Используйте специальные инструменты для установки, чтобы избежать их повреждения.

• Соберите гидроцилиндр в обратной последовательности разборки, используя фотографии и маркировку, сделанные на этапе разборки.
• Затяните все крепежные элементы с требуемым моментом затяжки, указанным в технической документации.

Испытания и проверка

По окончании ремонта и сборки гидроцилиндры обязательно проходят проверку на стенде.

• Подключите гидроцилиндр к гидравлической системе, подайте давление. Проверьте наличие протечек масла в местах соединений и уплотнений.
• Проверьте плавность хода штока, отсутствие рывков, посторонних шумов, вибраций. Оцените скорость перемещения штока под нагрузкой.
• При необходимости отрегулируйте параметры гидравлики в соответствии с технической документацией.

После успешных испытаний можно покрасить гидроцилиндр, чтобы защитить его от коррозии и улучшить внешний вид.

Дополнительные рекомендации

Ремкомплекты

Подробнее

Гидравлические уплотнения

Подробнее

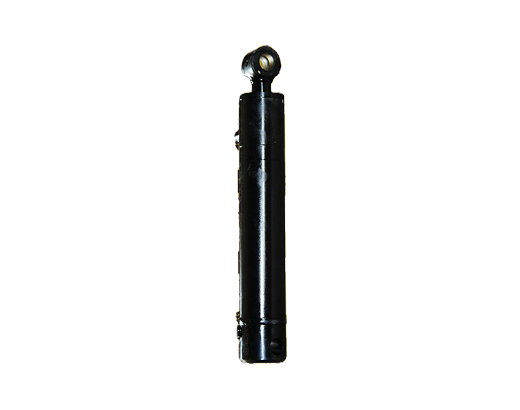

Гидроцилиндры

Подробнее

• Приобретайте запчасти только у надежных поставщиков, чтобы гарантировать их качество.
• Во время ремонта следите за чистотой вашего рабочего места, деталей, чтобы избежать попадания грязи, других веществ в цилиндр.
• Для разборки и сборки используйте специальные инструменты, чтобы избежать повреждения деталей.
• Если вы сомневаетесь в своих силах, вам могут помочь специалисты по ремонту гидрооборудования.

Заключение

Ремонт гидроцилиндра требует профессионального подхода. Правильная технология, качественные материалы для изготовления, соблюдение техники безопасности — гарантия успешного восстановления и долгой службы.

Если вы сомневаетесь в своих возможностях, лучше заказать услугу по восстановлению у профессионалов.
