Быстроразъёмные соединения

Быстроразъемные соединения (БРС) — это гидравлические клапанные детали (разрывные муфты), которые применяются для быстрого и надежного подключения или отключения различного навесного оборудования к гидролинии базовой машины для повышения эффективности работы техники без утечки рабочей жидкости. Они гарантируют надежность и герметичность соединений гидравлических рукавов (РВД) и трубопроводов при эксплуатации навесного оборудования и спецтехники.

Монтаж БРС — простая процедура, которая не требует специальных инструментов и навыков.

Стандартная конструкция быстроразъемного соединения состоит из двух элементов: ниппеля («папа») и розетки («мама»).

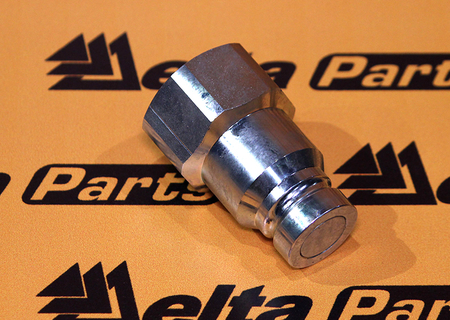

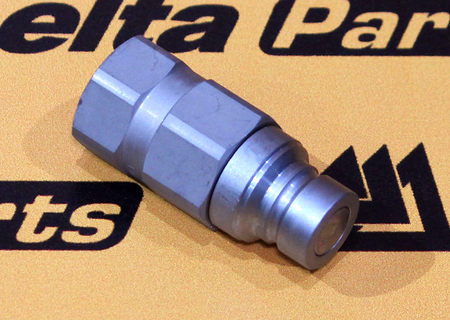

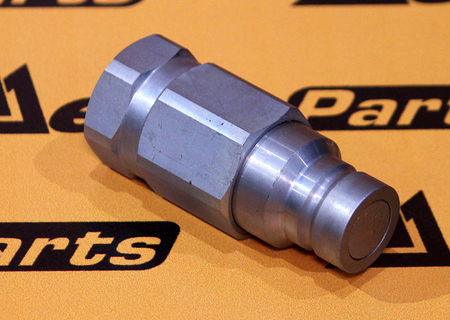

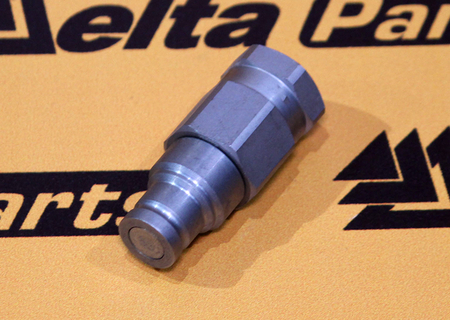

Ниппель («папа», male) — одна из частей БРС в виде цилиндрического пальца с пружинно-клапанным механизмом и уплотнениями внутри конструкции, что предотвращает утечку рабочей жидкости при монтаже.

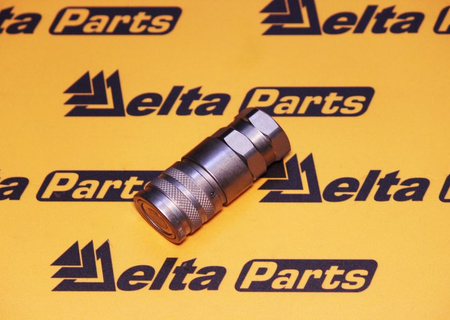

Розетка («мама», female) — ответная часть БРС с разъемом, к которому подключается ниппель. В конструкции розетки также имеются пружинно-клапанный механизм и уплотнения. Материал уплотнительных элементов должен соответствовать рабочей среде и быть устойчивым к химическому составу рабочей жидкости.

Розетка обычно оснащается предохранительным запирающим механизмом для надёжной фиксации соединения в сборе с ниппелем. В зависимости от типа БРС, функцию блокировки выполняет или защитное кольцо (которое нужно переместить в направлении розетки и повернуть), или защитный штырь (путем поворота втулки на розетке БРС).

Некоторые серии и типы ниппелей и розеток БРС имеют в конструкции специальные обратные клапаны, которые позволяют осуществлять соединение и разъединение при остаточном давлении в гидросистеме.

Конструкция БРС на примере серии FLAT FACE

Ниппель и розетка соединяются друг с другом двумя способами:

• нажатием (замковые БРС)
• скручиванием (резьбовые БРС)

Любое из этих соединений обеспечивает надёжное и герметичное соединение навесного оборудования и техники. Преимуществом резьбовых БРС перед замковыми является более надежное резьбовое соединение ниппеля с розеткой. Оно обеспечивает более высокую износостойкость, лучшую производительность и более длительный срок службы при работе с оборудованием (гидромолотами, вибротрамбовками, вибропогружателями, мульчерами, фрезами, гидро- и виброрыхлителями) в условиях постоянных вибраций, гидроударов и импульсных нагрузок.

Обычно БРС монтируют на гидролинию, присоединяя их к рукавам высокого давления или гидравлической трубе напрямую или через гидравлические адаптеры-переходники и резинометаллические уплотнения USIT для герметизации соединения.

На складах ГК «Традиция» всегда в наличии широкий ассортимент БРС, адаптеров-переходников с различными резьбами и конфигурациями, которые позволяют подключить любое навесное оборудование практически к любой технике клиента.

Чтобы продлить срок службы БРС, рекомендуется всегда использовать защитные колпачки-заглушки. Их применение позволяет сохранить быстроразъемное соединение в чистоте и снижает риски его выхода из строя и поломки машины из-за попадания грязи в гидросистему.
