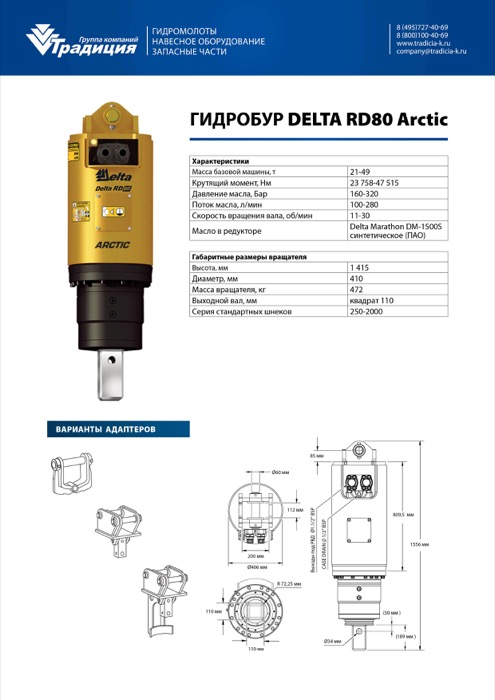

Гидробур Delta RD80 Arctic

A: По опыту мы знаем, что 97% работ, связанных со шнековым бурением, — это бурение с удлинителями. При очевидном удобстве шнековых колонн они дороже неполностью винтового бура и штанговых удлинителей. Что выбрать — цену или производительность?

Штанговые удлинители (предпочтительнее для крутящего момента до 15000 Нм):

• дешевле, легче, занимают меньше места, под меньший крутящий момент;
• менее производительные.

Винтовые удлинители (предпочтительнее для крутящего момента 15000 Нм и выше):

• более производительные;
• дороже, тяжелее, занимают больше места, под больший крутящий момент.

Если работа связана с бурением гидробурами со шнеками серий S4 и S5 на небольшую глубину (до 3-5 м, иногда до 7 метров) с частой сменой удлинителей, то штанговый вариант выглядит предпочтительнее, как менее тяжелый для рабочих. Площадь трения небольшого количества реборд (витков) о стенки скважины меньше нагружает мотор и редуктор гидровращателя. Наиболее часто такая работа производится мини-погрузчиками, мини-экскаваторами и экскаваторами-погрузчиками.

Если в работу вступают полноповоротные экскаваторы с более сильными гидровращателями (15000 Нм и выше) с буровым инструментом серий S6 и PA/PR, значит, необходима более производительная работа, в которую входит:

• большая глубина — от 7 м, а чаще от 10 м и глубже;
• высокая скорость бурения и выемки грунта на поверхность;
• отсутствие времени на смену инструмента;
• наличие механизмов или большего количества рабочих для работы со шнеками;
• идеальность прямолинейности скважины при лидерном бурении.

В таких случаях используют колонны, состоящие из винтовых удлинителей (шнековых секций) и буров. На крановых установках (КМУ) тоже удобнее использовать шнековую колонну, так как вылет стрелы позволяет за один раз бурить скважины глубиной более 10 метров.

Дополнительным плюсом шнековых колонн является съемный бур. Не снимая всю колонну, а заменив только бур, можно бурить пласты разного по буримости грунта. Плюс удобно доставлять на неизвестный объект один комплект винтовых секций и разные виды буров под разные грунты — он меньше весит и занимает меньше объема, чем множество разных буров.

В любом случае нет единого правила, поэтому выбирать вам. Если нет срочности или малое количество скважин, то можно и на Delta RD50 бурить со штанговыми удлинителями, в то время как срочность работ может заставить применять с Delta RD7 полностью винтовой буровой инструмент.

A: Лидерное бурение призвано облегчить и, соответственно, ускорить процесс погружения винтовых свай и трубообразного шпунта. Чаще всего эту методику применяют при создании свайных фундаментов, укреплении береговой линии или стен котлована трубообразным шпунтом и на схожих работах.

Винтовые сваи

При их завинчивании в определённых случаях, указанных в техпроцессе, допускается лидерное бурение.

К использованию лидерного бурения при погружении винтовых свай необходимо относиться максимально ответственно, так как оно может нарушить несущую способность сваи и, следовательно, надёжность всей конструкции. Диаметр шнека должен быть меньше основания сваи, чтобы происходило уплотнение грунта. В тело несущего грунта свая должна входить самостоятельно.

Трубообразный шпунт

При использовании трубного шпунта шнековой колонной бурится лидерная скважина больше диаметра трубы на 30–50 мм. Далее в скважину опускается шпунт и проходит до установленной глубины в несущем грунте с помощью вибропогружателя.

В обоих случаях глубина лидерной скважины определяется регламентирующими документами, которые учитывают плотность и категорию грунта, а также назначение будущего объекта. В большинстве случаев глубина лидерной скважины не должна превышать 2/3 длины погружаемой сваи или шпунта.

Одним из основных требований к лидерному бурению является вертикальность скважин. Появление индикатора вертикальности Impulse VD существенно облегчило эту задачу, что отмечают операторы экскаваторов. Сегодня эти индикаторы используются на большинстве объектов по завинчиванию промышленных свай и погружению трубообразного шпунта.

A: Немного истории. С 2009 года наша компания производит и реализует шнековые буры под маркой Delta производства Технопарка «Импульс» двух видов — абразивные и усиленные, которые хорошо зарекомендовали себя в грунтах I–IV категорий (по СНиП 82), кроме Крайнего Севера. С грунтами V-VI категорий справлялись только шнеки серии PR, которые агрегатировались с сильными вращателями — Delta RD35 и выше.

Для восполнения «пробелов» уже в 2017 году конструкторы нашей компании начали изыскания и поиск технологических решений. Создавались опытные прототипы разных конструкций — от инновационных до уже известных и хорошо зарекомендовавших себя. В 2019 году выбор был сделан в пользу проверенных временем решений, и уже в 2020 году в нашем ассортименте появились шнековые буры Impulse.

Теперь главный вопрос — в чем различие между шнековыми бурами Delta и Impulse?

Различие в используемых режущих элементах (зубьях и плотах/забурниках). Это значит, что конструкция основной несущей части — шнекового транспортера — осталась неизменной.

Шнековые буры Delta оснащаются зубьями и забурниками английской компании Auger Torque.

• Шнекобур (л) Delta SА — для абразивных грунтов I-III категории (лопастной)
• Шнекобур (л) Delta SН — для грунтов с примесью камней до 30%, III-IV категории (лопастной)
• Шнекобур (к) Delta SR — для грунтов с примесью камней до 70%, умеренно крепких и крепких V-VI категорий (конусный)

Шнековые буры Impulse оснащаются зубьями и забурниками отечественного производства.

Немного подробнее об оснащении марки Impulse.

• ШБЛА (шнекобур лопастной абразивный): для абразивных грунтов I–IV категорий (на всех сериях зубья — РБМ35/забурник — 300А) (лопастной)
• ШБКС (шнекобур конусный скальный): для умеренно крепких и крепких V-VI грунтов с примесью камней до 70% (зубья: S4, S5 - РБЦ27, S6 – РБЦ38, PR – РБЦ50) (конусный)
• ШБЛ-M (шнекобур лопастной — мерзлота): для мерзлых грунтов I–IV категорий (зубья — Р45/забурник — вилкообразный «копыто») (лопастной)
• ШБК-M (шнекобур конусный — мерзлота): для мерзлых грунтов I–IV категорий с примесью камней (зубья — Р45/забурник — вилкообразный «копыто») (конусный)

Более года наша компания тестировала их. Результатом стал инструмент высокой производительности, но с меньшей себестоимостью, которая была достигнута за счет локализации режущих инструментов.

Сохранив проверенные шнеки марки Delta, наша компания добавила не менее надежные и качественные буры марки Impulse. Качество бурения будет на высоте у обеих марок — мы поможем сделать правильный выбор.

A: Roxwell — это инновационный вид наплавки на реборды шнеков. Для чего вообще нужна эта технология? Для защиты от износа, вызванного бурением в абразивных грунтах (например, в песке) или в грунтах, состоящих из сцепленных зёрен твёрдых пород разного размера и плотности. Крупнокристаллические породы, которые состоят из зёрен твёрдых минералов, слабо связанных между собой, являются наиболее абразивными.

Защиту буровых шнеков по торцу реборды делают многие производители, но, как правило, недорогой проволокой. Качественная проволока стоит дорого, и для нанесения покрытия необходимо специальное оборудование и высокая квалификация мастера.

Качество покрытия можно определить визуально. Возникает парадокс: красивая наплавка уголком на дешёвых буровых шнеках обеспечивает весьма условную защиту, так как сходит уже на втором десятке скважин.

Roxwell выглядит менее привлекательно и, что очень важно, имеет трещиноватую структуру, что, в свою очередь, обозначает, что технология соблюдена точно. Подробнее прочитать и  посмотреть видео о наплавке Roxwell можно тут.

Теперь ответ на вопрос — для чего вам нужна наша инновационная технология Roxwell? Ответ простой — для увеличения прибыли! Как и всё, что предлагает ГК «Традиция», Roxwell призвана зарабатывать вам деньги. Как? Увеличением ресурса защищённых элементов до 5 раз!

Обработка в ГК «Традиция» обеспечивает:

• экономию на приобретении новых буров;
• отсутствие простоев из-за вынужденного ожидания бурового инструмента;
• экономию на топливе и бережное отношение к машине — это результат эффективного забуривания;
• возможность выбора степени защиты — по торцу реборды или по торцу реборды и по её плоскости;
• техническую поддержку нашей компании.

Скрывать не будем, нанесение покрытия шведским оборудованием проволокой повышенной твёрдости влечёт за собой и увеличение цены шнека на 20–30 %. Однако рачительный хозяйственник взвесит за и против, посчитает выгоду и примет решение в пользу Roxwell, потому что это не переплата, а инвестиция, которая приведёт вас к прибыли.

A: Рассмотрим экскаватор-погрузчик с гидробуром. Лучше взять один трёхметровый удлинитель или два по полтора?

Давайте посмотрим, чем хорош трёхметровый вариант. В нём нет соединений, поэтому он имеет более жёсткую конструкцию и меньше стоит. Всё это так, но важно учесть важнейший фактор — удобство при транспортировке.

Если взять два удлинителя по 1,5 метра, то в цене сильно не проиграете и в жёсткости сильно не потеряете, потому что добавляется всего одно соединение. Но теперь вы можете класть инструмент в передний ковш и, не снимая вращатель с двухпальцевого адаптера с упором, переезжать с объекта на объект.

При том, что удлинители серий S5 и S6 имеют одинаковые посадочные размеры, у них есть и существенные различия.  S6 должны выдерживать гораздо больший крутящий момент, поэтому у них:

• увеличенный диаметр трубы;
• увеличенная толщина стенки трубы;
• усиленный хаб (втулка);
• усиленный выходной вал (хвостовик);
• усиленное крепление хаба (электрозаклёпки).

Таким образом, если у вас гидровращатель Delta RD6-10 и рядом с вами есть удлинитель серии S6, спокойно его применяйте.

Если у вас вращатель Delta RD12-25, то применить удлинитель серии S5 нельзя, так как он будет несомненно сломан (самая частая поломка – свернутый хаб).

В гарантийных обязательствах (раздел Инструкции по применению) указано: изогнутость шнеков и удлинителей со следами установки и работы не считается браком. Практика показывает, что изгиб возникает только из-за неправильной эксплуатации:

• раскачивание бурового оборудования при извлекании из скважины (самая частая причина);
• чрезмерное давление оборудованием сверху (редко, но встречается).

Согнуть удлинитель можно и на первой скважине, поэтому количество скважин не имеет значения.

Отсутствие следов установки и наличие неровности при приёмке свидетельствуют о браке продукции, которая подлежит замене.

A: Да, подойдут.

Стандарты нашего бурового инструмента:

• Круг Ø 65, квадрат ☐ 75, квадрат ☐ 110 – гидровращатели Delta, Impulse;
• Круг Ø 65, квадрат ☐ 75, квадрат ☐ 100 – гидровращатели Digga;
• Шестигранник ⬡ S-52 - гидровращатели JCB, CAT и Bobcat на экскаваторы-погрузчики и мини-погрузчики;
• Шестигранник ⬡ S-100 - гидровращатели Hydra T8000 и T12000.

Под любой другой буровой инструмент мы изготовим переходники.

A: Из-за конструктивных особенностей у некоторых шнеков есть ограничения по минимальному диаметру. Так, у шнеков S4 он составляет 100 мм — из-за этого иногда возникает соблазн использовать их вместо S5. У шнеков PR минимальный диаметр — 250 мм. Бывает, что клиенту нужен диаметр меньше, чем способен обеспечить гидровращатель.

Например, есть вращатель Delta RD35, а скважину нужно бурить диаметром 150–200 мм. Тогда появляется мысль заменить PR на S6. Но мы не можем одобрить такую замену.

Для работы шнеками серии S6 на экскаваторах массой свыше 25 тонн (с возможностью бурения от Ø150) мы разработали гидровращатель Delta RD30 — он оптимально подходит для этой задачи.
