Артикул: ТК000595428
Наработка на отказ - 7000 моточасов
Небольшая высота конструкции
До 30% легче аналогов
Высокая амплитуда
Полный комплекс сервисного обслуживания
Сеть сервисных центров по всей стране
Наша компания предоставляет возможность приобретения оборудования в лизинг без первоначального взноса
Доставка в любую точку России и СНГ
Мы заботимся о наших клиентах и постоянно совершенствуем логистику.
ПодробнееВибропогружатели для экскаваторов — компоновка и методы работы
Характеристики
Статический момент, кгс*м | 4,3 |
Частота, Гц | 48.3 |
Вынуждающая сила, кН | 400 |
Рабочее давление, бар | 150-250 |
Поток масла, л/мин | 120-250 |
Масса базовой машины, т | 12-35 |
Амплитуда, мм | 12 |
Гидравлическая мощность, кВт | 53 |
Масса с шпунтовым зажимом, кг | 1050 |
Динамическая масса, кг | 678 |
Транспортные размеры, мм | 1030×650×1300 |
Усилие зажима, т | 36 |
Усилие погружения/извлечения, кг | 15500 |
Макс. масса элемента, кг | 800 |
Наклон | нет |
Поворот | нет |
Тип | Классический, нижний захват |
Боковой захват | Нет |
Тип техники | Экскаватор |
Тип привода | Гидравлический |
Описание
Краткое описание

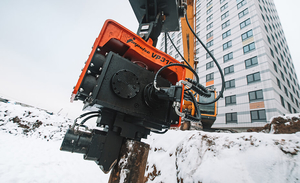

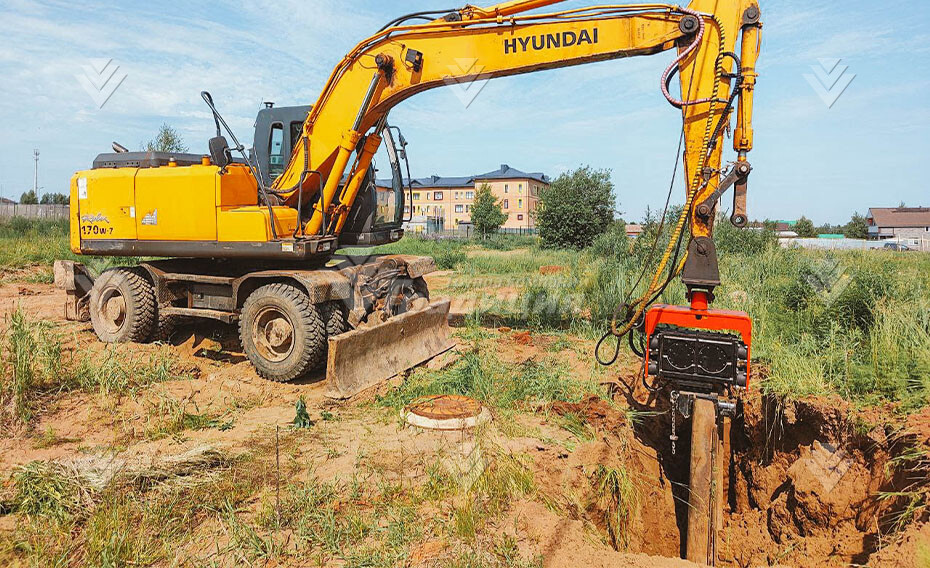

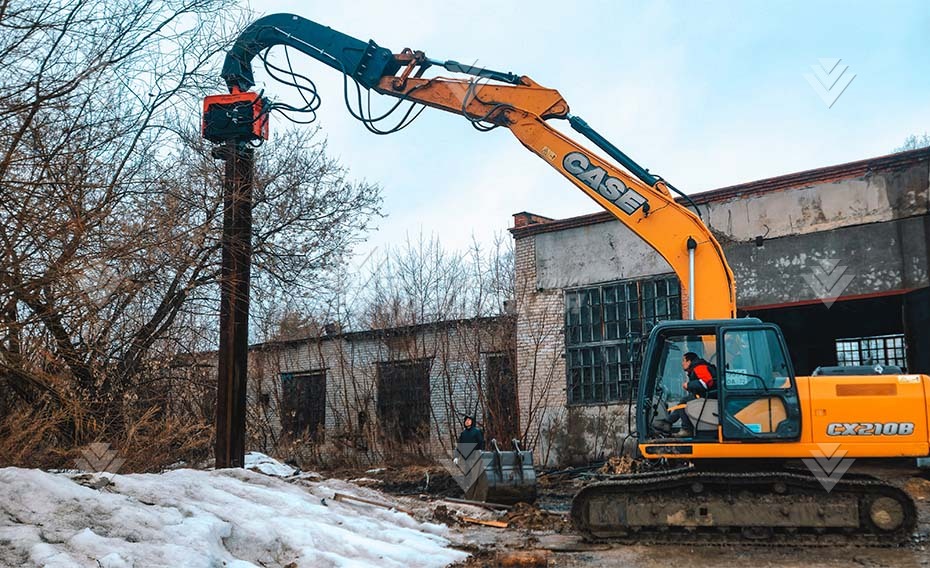

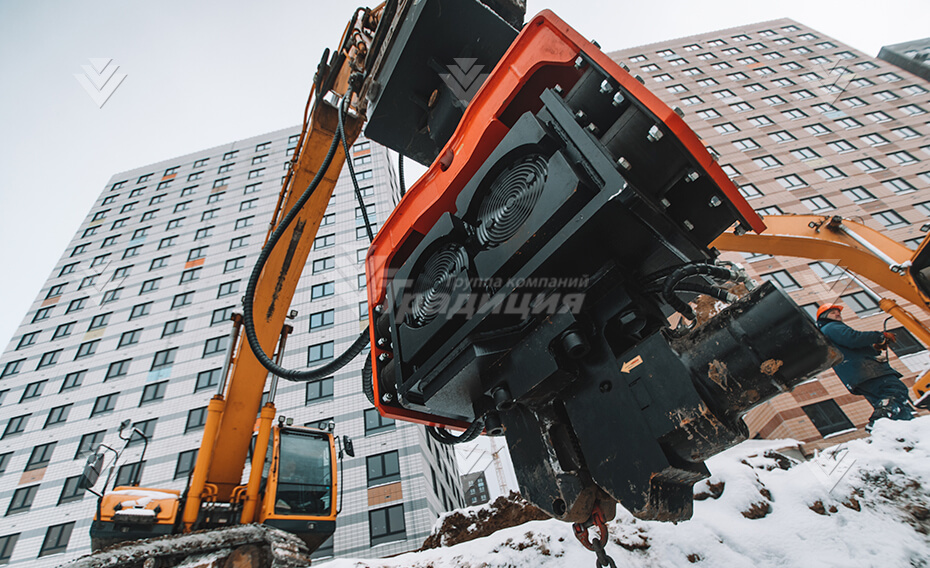

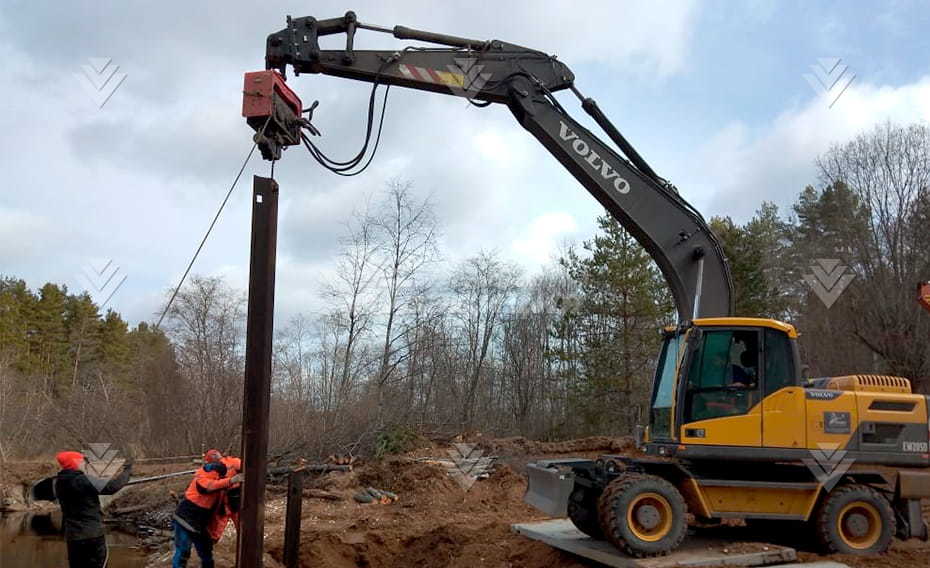

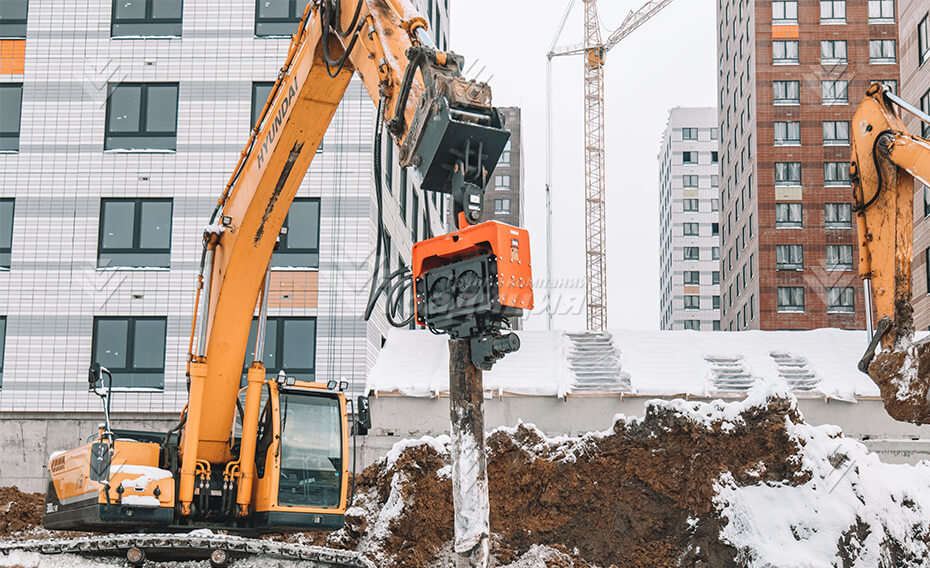

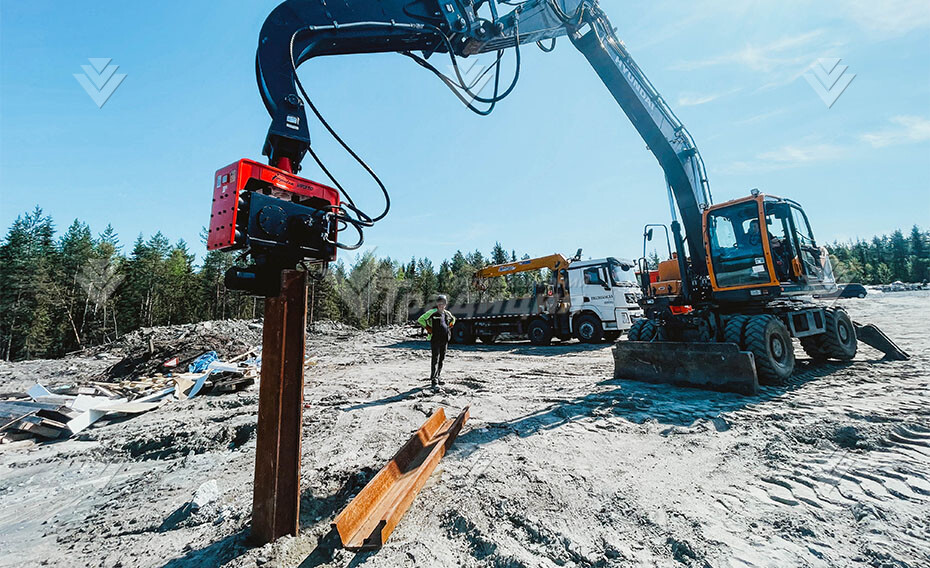

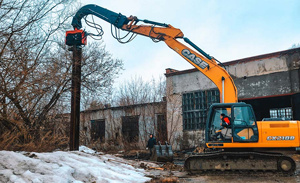

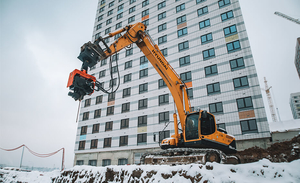

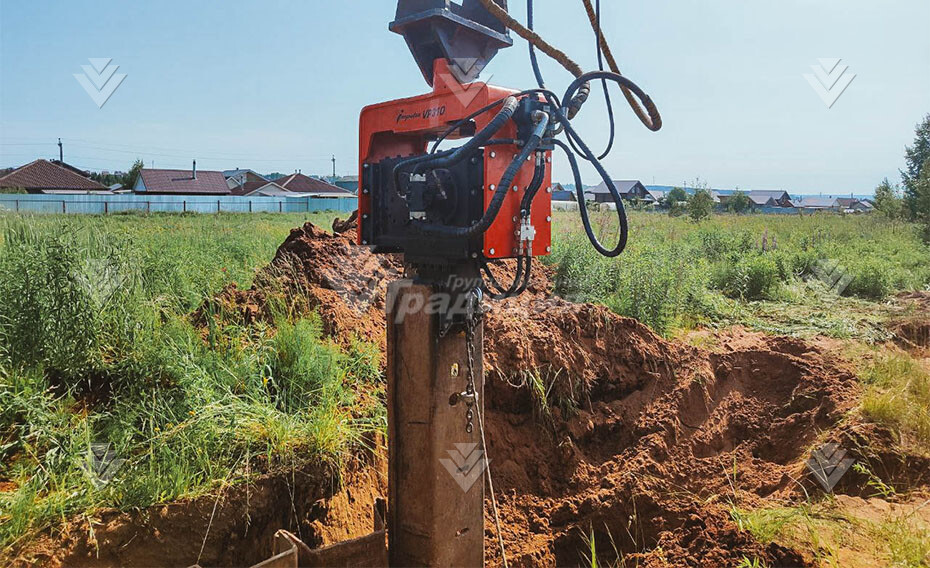

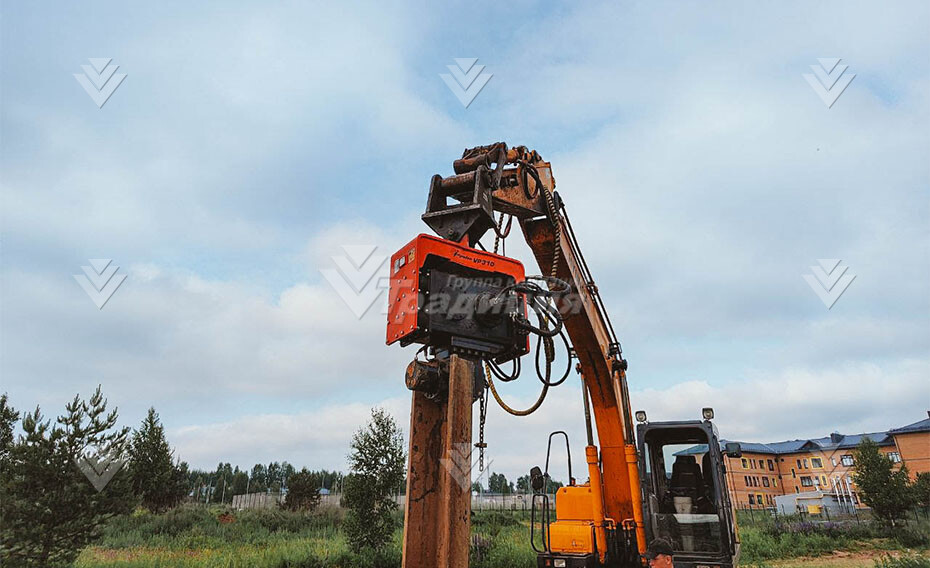

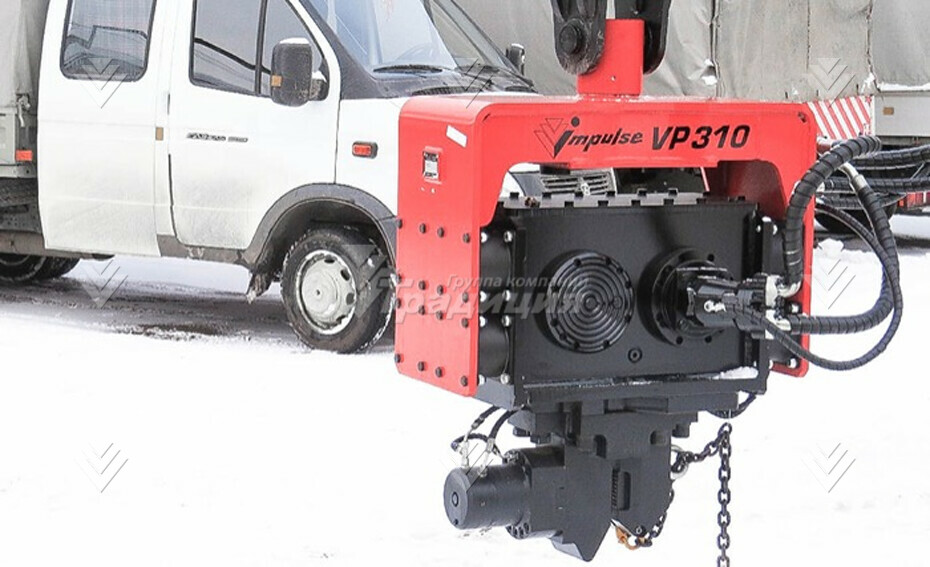

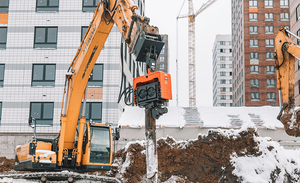

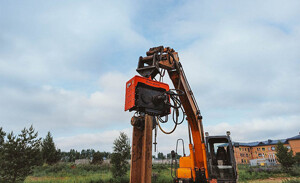

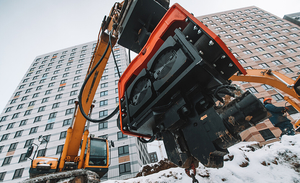

Вибропогружатель Impulse VP310 создан в современной России опытными конструкторами с применением высокоточных технологий, так был достигнут баланс между надежностью, погружающей способностью и привлекательной стоимостью. Оборудование агрегатируется с экскаваторами от 12 до 35 тонн, возможен монтаж на манипуляторы, краны и направляющие мачты при наличии внешних гидравлических источников питания.
В базовой комплектации вибропогружатель Impulse VP310 оснащается шпунтовым зажимом.
В качестве опций доступны специальные решения для погружения шпунтов из пластика и композитов, наголовники для работы с трубами и деревянными сваями, в т.ч. двойные зажимы для погружения или извлечения труб большого диаметра.
Удлинители рукояти экскаватора дают возможность погружать свайные элементы длиной до 12 метров.
Видео
Вибропогружатели для экскаваторов — компоновка и методы работы
Вибропогружатель Impulse VP310. Отзыв машиниста
Вибропогружатели для экскаваторов — компоновка и методы работы
Совместимость
Инструкции
Статьи
FAQ: часто задаваемые вопросы
А: Все модели вибропогружателей, поставляемых Группой компаний «Традиция», оснащены высокоэффективной системой виброизоляции, которая при грамотной эксплуатации позволяет полностью исключить вибрационное воздействие на все узлы экскаватора.
Стандартные модели вибропогружателей требуют установки двухпоточной (реверсируемой) линии. Для работы наклонно-поворотных моделей необходима стандартная (однопоточная/нереверсируемая) линия гидромолота.
Кроме того, для всех видов вибропогружателей на экскаваторе должна быть установлена отдельная гидролиния дренажа. Все вибропогружатели, поставляемые Группой компаний «Традиция», укомплектованы дренажной линией по умолчанию.
А: Вибропогружатели применяются для погружения и извлечения различных свайных элементов в водонасыщенных, песчаных и пластичных глинистых грунтах. Использование данной технологии для погружения и извлечения элементов невозможно в скальных грунтах, а в вечномерзлых — возможно лишь с применением допмероприятий (пропаривание, бурение и иные способы разрушения консолидированного грунта).
Под свайными элементами подразумеваются в первую очередь элементы с малым лобовым сопротивлением — шпунты стальные, пластиковые, композитные, двутавр, швеллер, стальная труба, трубошпунт. Для элементов с развитым лобовым сопротивлением, таких как трубы с закрытым концом, железобетонные сваи и шпунты, используются модели вибропогружателей со специально подобранными параметрами.
А: Стандартные модели вибропогружателей приводятся в движение обычными органами управления в кабине экскаватора. Вибрация включается автоматически после достижения необходимого усилия зажима элемента. Разжим производится обратным движением органа управления.
Для управления наклонно-поворотной моделью вибропогружателя в кабине устанавливается специальный джойстик (заменяя штатный) и педаль, которые поставляются в комплекте с оборудованием. Они подключаются к стандартному прикуривателю и соединяются с вибропогружателем кабелем, проложенным по рукояти и стреле экскаватора.
А: Для эффективной передачи генерируемых вибропогружателем колебаний необходимо жесткое соединение со свайным элементом — его обеспечивает сменный рабочий орган, называемый наголовником (захватом). Одним типом наголовника невозможно одинаково эффективно работать со всеми типами свайных элементов.
Наиболее распространены три типа захватов:
Шпунтовый — применяется для погружения свайных элементов, имеющих плоский профиль.
Трубный — для погружения труб диаметром от 108 до 400 мм, а также для захвата и погружения деревянных свай.
Двойной трубный — состоит из направляющей и двух стандартных захватов, позволяет надежно захватывать трубы диаметром от 300 до 1100 мм, обеспечивая точное центрирование трубы относительно вибропогружателя.
