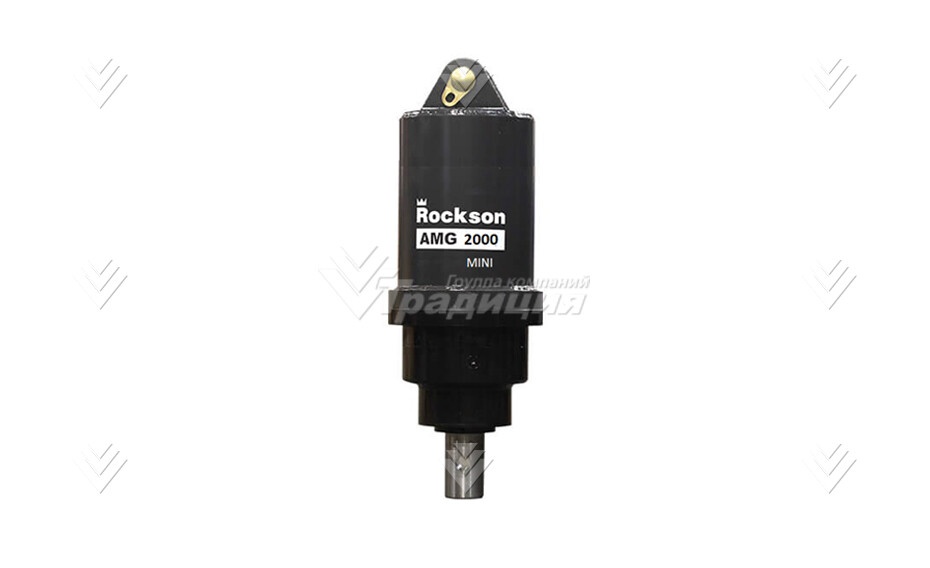

Гидробур Rockson AMG 2000mini

A: По опыту мы знаем, что 97% работ, связанных со шнековым бурением, это бурение с удлинителями. При очевидном удобстве шнековых колонн они существенно дороже неполностью винтового шнекобура и штанговых удлинителей. Что выбрать — цену или производительность?

• Штанговые удлинители — дешевле, легче, меньше, менее производительные, под меньший крутящий момент.
• Шнековые секции (винтовые удлинители) — тяжелее, крупнее, дороже, производительнее, под больший крутящий момент.

Итак, если работа связана с бурением гидробурами со шнеками серий S4 и S5 на небольшую глубину (до 3-5 м, иногда до 7 метров) с частым перекидыванием удлинителей, то штанговый удлинитель выглядит предпочтительнее и меньше нагружает мотор гидровращателя. Наиболее часто такая работа производится мини-погрузчиками, мини-экскаваторами и экскаваторами-погрузчиками.

Если в работу вступают полноповоротные экскаваторы с мощными гидровращателями (от 15-20 кНм и выше) со шнеками серий S6 и PA/PR, значит необходима более производительная работа. То есть большая глубина (от 7 м, а чаще от 10 м), высокая скорость бурения и выемки грунта на поверхность, отсутствие времени на перекидывание удлинителей или идеально ровная скважина (лидерное бурение). Здесь на арену выходят шнековые колонны. Подробнее можно почитать в статье про шнековое бурение. На крановых установках (КМУ) тоже удобнее использовать шнековую колонну, так как вылет стрелы позволяет за один раз бурить скважины глубиной несколько метров.

Дополнительным плюсом шнековых колонн является съемный бур. Не снимая всю колонну, а заменив только бур, можно бурить пласты разного по буримости грунта. И вообще, возить несколько буров на незнакомые объекты или слоеное бурение удобнее, чем несколько шнекобуров с разной конструкцией режущей части.

A: Лидерное бурение призвано облегчить и, соответственно, ускорить процесс погружения свай круглого сечения. Наиболее распространенное применение данной методики — создание свайного фундамента, в процессе которого бурится лидерная скважина и сразу, буквально через несколько минут, в нее погружается свая в форме трубы.

Шнековая колонна должна бурить на глубину не более 90% от запланированной глубины погружения сваи, так как финальное погружение необходимо производить вибропогружателем. Диаметр шнеков должен быть на несколько сантиметров (3 — 5 см) меньше диаметра погружаемой сваи. Отметим, что для получения скважины с ровными стенками понадобится именно полновинтовая шнековая колонна.

Одним из главных требований к лидерному бурению является вертикальность скважин. Она достигается с помощью буровой мачты или благодаря индикатору вертикальности Delta Vertical, используемому при работе с навесным гидровращателем. Подробнее о лидерном бурении можно почитать тут (ссылка будет).

Подбор вращателя для бурения осуществляется исходя из буримой породы, об этой процедуре можно прочитать здесь.

A: Немного истории. С 2009 года наша компания производит и реализует шнековые буры под маркой Delta производства Технопарка «Импульс» двух видов — «Абразивные» и «Усиленные», которые хорошо зарекомендовали себя почти во всех буримых грунтах, кроме Крайнего Севера (https://www.tradicia-k.ru/videos/proizvodstvo_shnekov_raskryvaem_sekrety.mp4). С грунтами V-VI категорий справлялись только шнеки серии PR, которые агрегатировались с мощными вращателями — Delta RD35 и выше.

Для восполнения «пробелов» уже в 2017 году конструкторы нашей компании начали изыскания и поиск технологических решений. Создавались опытные прототипы разных конструкций — от инновационных до уже известных и хорошо зарекомендовавших себя. В 2019 году выбор был сделан в пользу проверенных временем решений, и уже в 2020 году в нашем ассортименте появились шнековые буры Impulse.

Теперь главный вопрос — в чем различие между шнековыми бурами Delta и Impulse?

Различие в используемых режущих элементах (зубьях и плотах/забурниках). Это значит, что конструкция основной несущей части — шнекового транспортера — осталась неизменной.

Шнековые буры Delta оснащаются зубьями и забурниками английской компании Auger Torque.

• Шнекобур (л) Delta SА5 — для абразивных грунтов I-III категории (лопастной)
• Шнекобур (л) Delta SН5 — для грунтов с примесью камней до 30%, III-IV категории (лопастной)
• Шнекобур (к) Delta SR5 — для грунтов с примесью камней до 70%, умеренно крепких и крепких V-VI категорий (конусный)

Шнековые буры Impulse оснащаются зубьями и забурниками отечественного производства.

Немного подробнее об оснащении марки Impulse.

• ШБЛА (ШнекоБур Лопастной Абразивный): зубья — РБМ35 / забурник — 300А (грунты I — IV категории)
• ШБКС (ШнекоБур Конусный Скальный): зубья — РБЦ27, РБЦ38, РБЦ50 по всему буру (грунты IV — VI категории)
• ШБЛ-M (ШнекоБур Лопастной — Мерзлота): зубья — Р45 / забурник — вилкообразный «копыто» (для мерзлых грунтов).

Более года наша компания тестировала их. Результатом стал инструмент высокой производительности, но с меньшей себестоимостью, которая была достигнута за счет локализации режущих инструментов.

Сохранив проверенные шнеки марки Delta, наша компания добавила не менее надежные и качественные буры марки Impulse. Качество бурения будет на высоте у обеих марок — выбор за вами!

A: Roxwell — это инновационный вид наплавки на реборды шнеков. Для чего вообще нужна наплавка шнека? Для защиты от износа, вызванного бурением в абразивных грунтах (например, в песке) или в грунтах, состоящих из сцепленных зерен твердых пород разного размера и плотности. Крупнокристаллические породы, которые состоят из зерен твердых минералов, слабо связанных между собой, являются наиболее абразивными.

Защиту буровых шнеков по торцу реборды делают многие производители, но, как правило, недорогой проволокой. Качественная проволока стоит дорого, и для наплавки необходимо специальное оборудование и высокая квалификация мастера.

Качество наплавки можно определить визуально, причем возникает парадокс: «красивая» наплавка «уголком» довольно часто обеспечивает весьма условную защиту, так как сходит уже на втором десятке скважин, особенно на дешевых буровых шнеках.

Наплавка Roxwell выглядит менее привлекательно и, что очень важно, имеет трещиноватую структуру, что, в свою очередь, обозначает, что технология наплавки соблюдена точно. Подробнее прочитать и посмотреть видео о наплавке Roxwell можно тут.

Теперь ответ на вопрос — для чего вам нужна наша инновационная наплавка Roxwell? Ответ простой — для увеличения прибыли! Как и все, что предлагает ГК «Традиция», наплавка Roxwell призвана зарабатывать вам деньги. Как? Увеличением ресурса защищенных элементов до 5 раз!

Наплавка шнека в ГК «Традиция» обеспечивает:

• экономию на приобретении новых буров;
• отсутствие простоев из-за вынужденного ожидания бурового инструмента;
• экономию на топливе и бережное отношение к машине - как следствие эффективного забуривания;
• возможность выбора степени защиты — по торцу реборды или по торцу реборды и по её плоскости;
• техническую поддержку нашей компании.

Скрывать не будем, наплавка шведским оборудованием одноименной шведской проволокой повышенной твердости влечет за собой и увеличение цены шнека, порой до 30%. Кто-то решит отказаться от «переплаты»... Однако наиболее рачительный хозяйственник взвесит ЗА и ПРОТИВ, посчитает выгоду и примет решение в пользу наплавки Roxwell, потому что это не переплата, а инвестиция, которая приведет вас к прибыли.

Рассмотрим экскаватор-погрузчик с гидробуром. Лучше взять один трехметровый удлинитель или два по полтора?

Давайте посмотрим, чем хорош трехметровый удлинитель – в нем нет соединений, поэтому он имеет более жесткую конструкцию и меньше стоит. Все это так, но можно добавить себе важнейший фактор - удобство при транспортировке. Если взять два удлинителя по 1,5 метра, то в цене сильно не проиграете и в жесткости сильно не потеряете, потому что добавляется всего одно соединение. Но теперь Вы можете класть удлинители и шнекобур в передний ковш и, не снимая с двухпальцевого с упором вращателя, переезжать с объекта на объект.

При том, что удлинители серий S5 и S6 имеют одинаковые посадочные размеры, у них есть и существенные различия. Удлинители S6 должны выдерживать гораздо больший крутящий момент, поэтому у них:

• увеличенный диаметр трубы;
• увеличенная толщина стенки трубы;
• усиленный хаб (втулка);
• усиленный выходной вал (хвостовик).

Таким образом, если у вас гидровращатель Delta RD 6-10 и рядом с вами есть удлинитель серии S6, спокойно его применяйте.

Если у вас вращатель Delta RD 12-25, то применить удлинитель серии S5 нельзя, так как он будет несомненно сломан (самая частая поломка – свернутый хаб).

Действительно, в Инструкции по применению в разделе «Гарантийные обязательства» есть такой пункт: «Отсутствие прямолинейности (изогнутость) на шнеках и удлинителях, имеющих следы установки и работы». Это связано с тем, что за более чем 10 лет изготовления и продаж удлинителей мы выяснили: гнутся они всегда только из-за неправильной эксплуатации:

• раскачивание бурового оборудования при извлекании из скважины (самая частая причина);
• чрезмерное давление оборудованием сверху (редко, но встречается).

Согнуть удлинитель можно и на первой скважине, поэтому количество скважин не имеет значения.

Если же следов установки нет и вы увидели неровность при приемке, то это говорит о браке продукции и она подлежит замене.

A: Да, мы изготавливаем переходники на гидробуры любых марок.

A: В силу конструктивных особенностей некоторые шнеки имеют ограничения по минимальным диаметрам. Например, минимальный диаметр шнеков S4 — 150 мм и есть соблазн иногда поставить их вместо шнеков S5. Также шнеки РR имеют ограничение по минимальному диаметру — 260 мм. Клиенту может понадобиться минимальный диаметр, превышающий возможности гидровращателя.

Как пример — в наличии вращатель Delta RD-35, но скважину необходимо бурить 150-200мм. Вот и начинается рассмотрение шнека S6 вместо PR. К сожалению, мы не можем одобрить такую замену.
