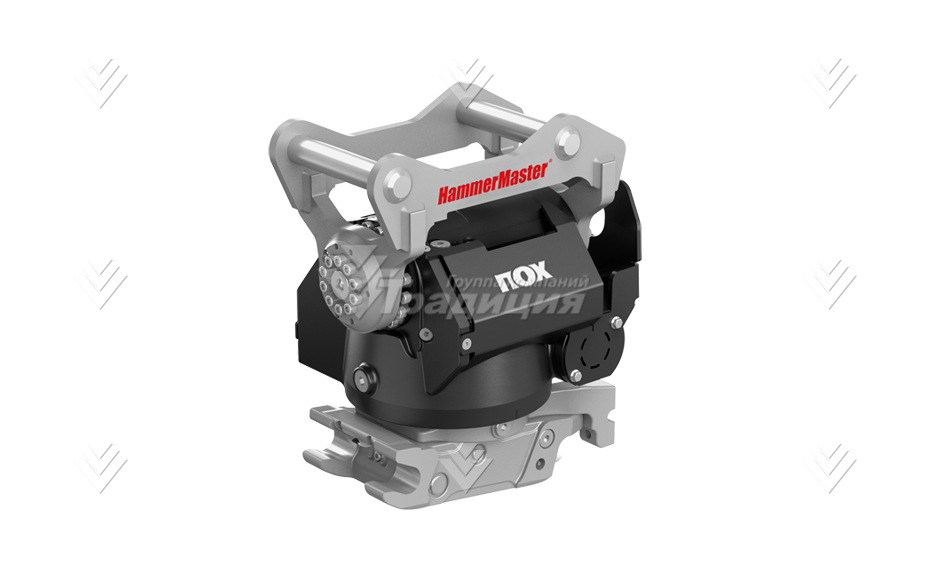

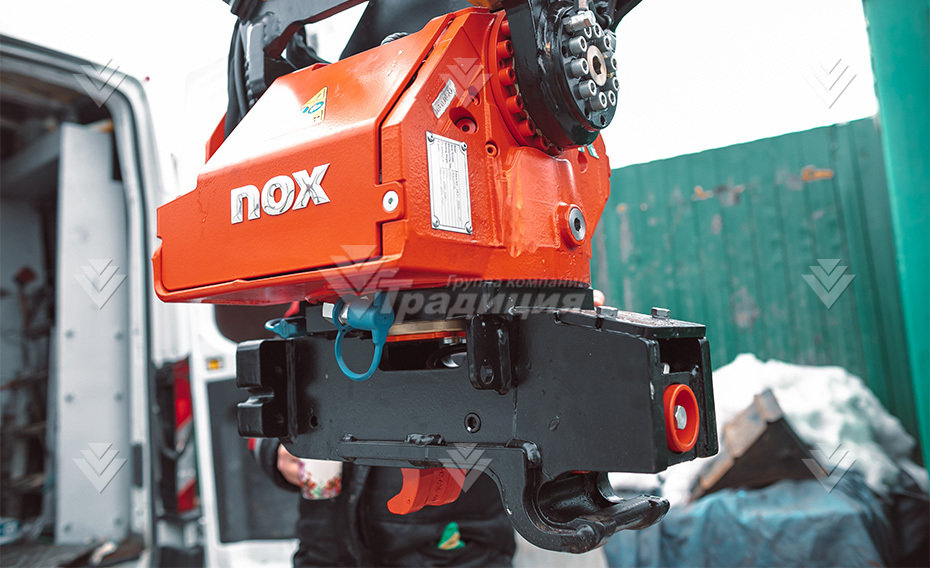

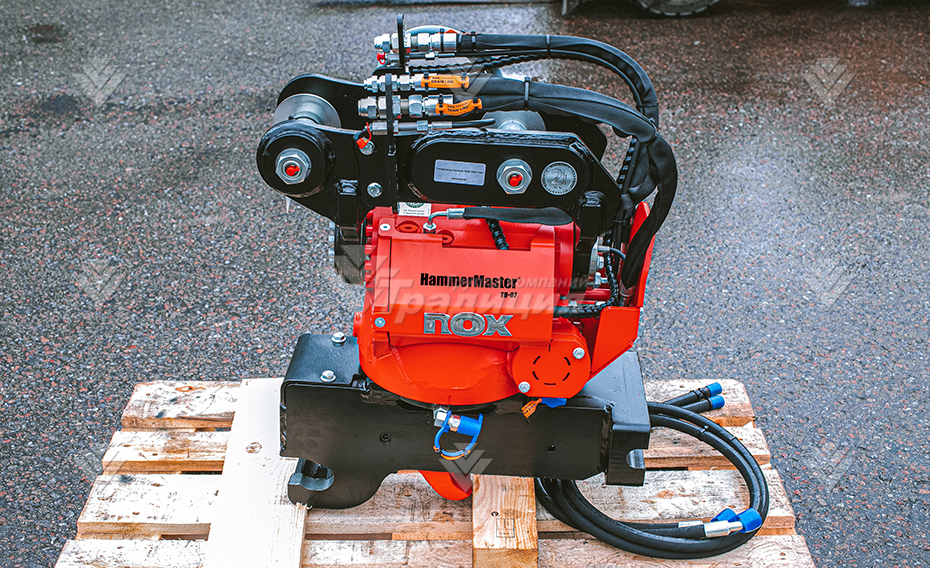

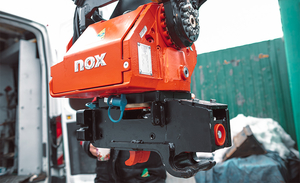

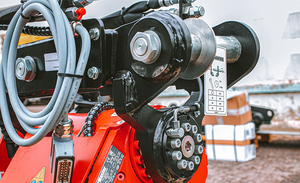

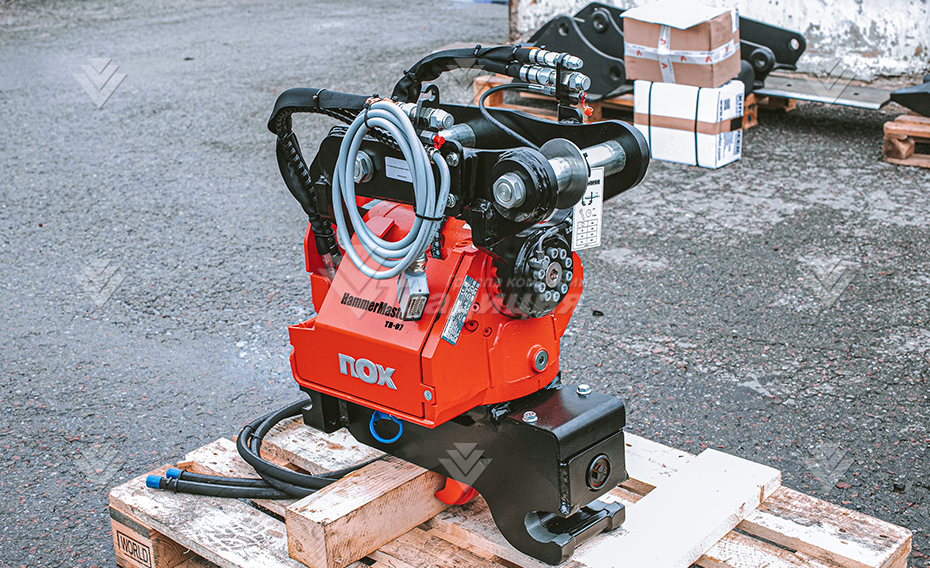

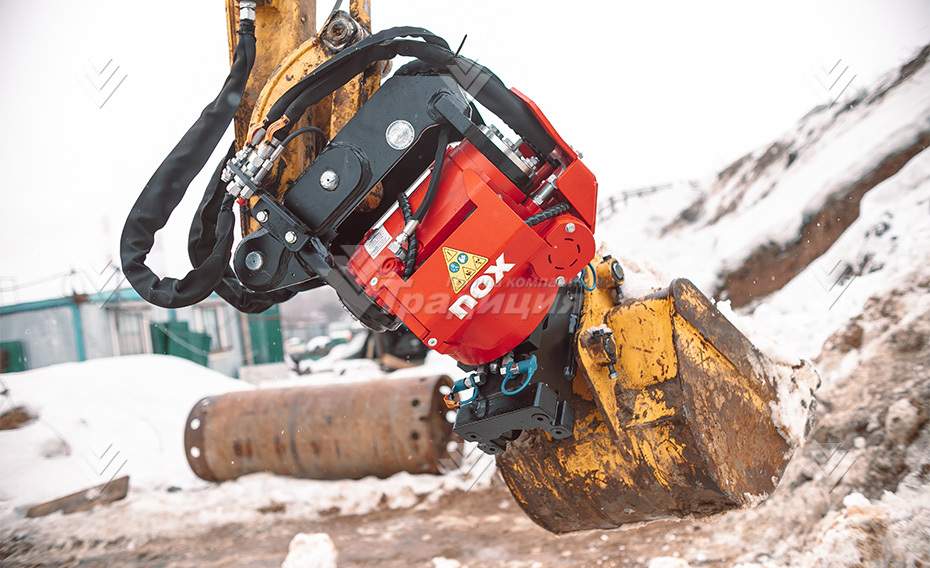

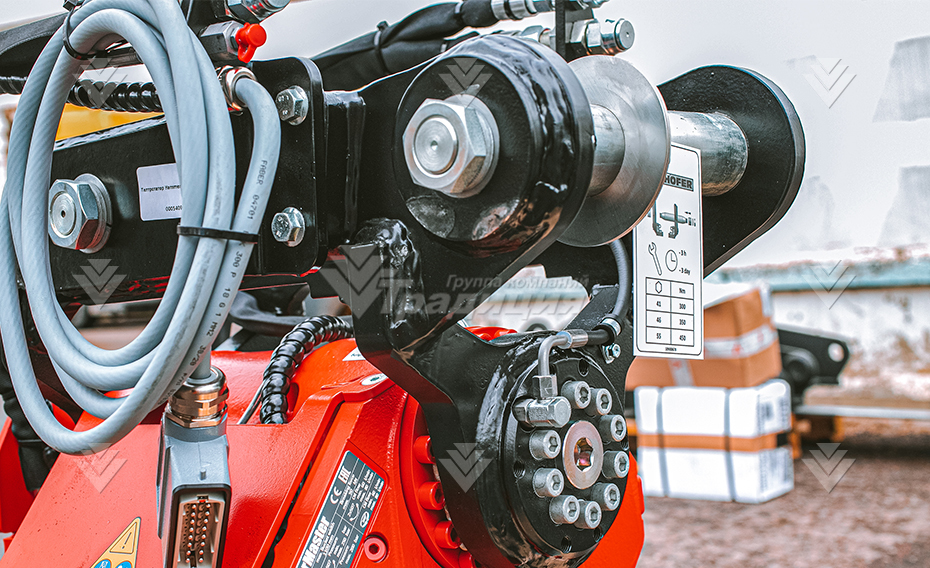

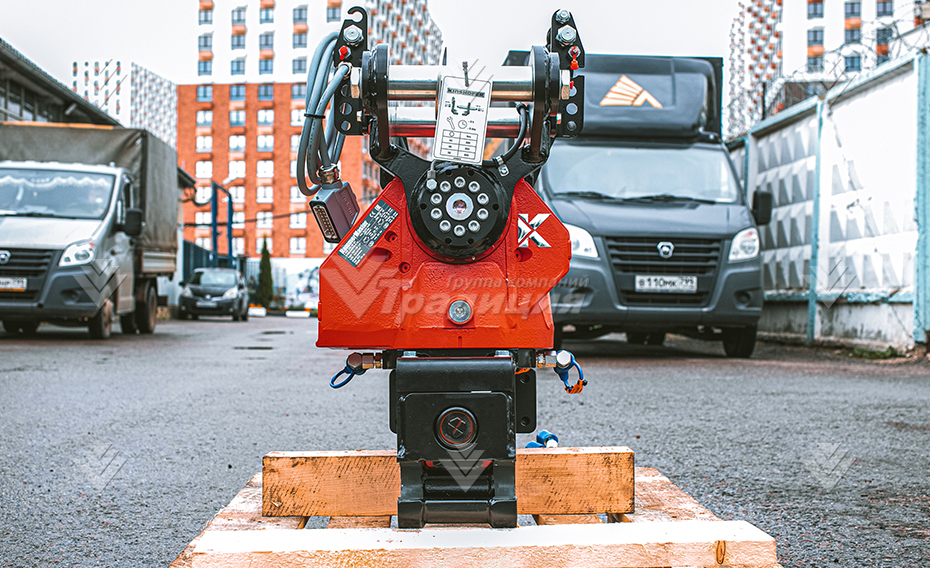

Тилтротатор HammerMaster TR07-NOX

В конструкции тилтротаторов HammerMaster действительно нет гидроцилидров наклона, относительно других производителей, в место них функцию наклона выполняет редуктор. Тилтротаторы с редуктором имеют компактные размеры, что позволяет делать более узкие траншеи на всю глубину рабочего оборудования, так как сама конструкция не выступает за габариты ковша. К тому же сам редуктор находится внутри литого корпуса и надежно защищен от повреждений. Редуктор позволяет осуществлять наклон на 50 градусов в обе стороны с постоянной скоростью, когда как гидроцилидры ограничивают наклон в 45 град.

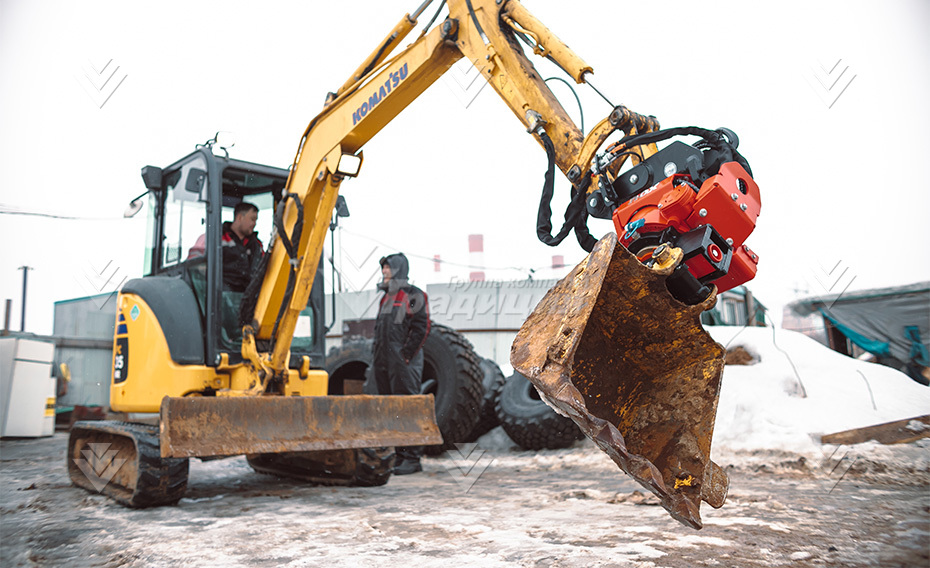

Тилтротатор можно устанавливать только на экскаватор с джойстиками (гидравлическое сервоуправление). Все современные модели полноповоротных экскаваторов производятся только с джойстиками, тогда как экскаваторы-погрузчики могут выпускаться с рычагами (механическое сервоуправление). Для управления самим тилтротатором используется электрогидравлическое управление, поэтому он может устанавливаться только на машину с гидравлическим сервоуправлением. Штатные джойстики заменяются на джойстики, оснащенные дополнительными кнопками и роликами управления функциями тилтротатора, которые поставляются в комплекте с оборудованием.

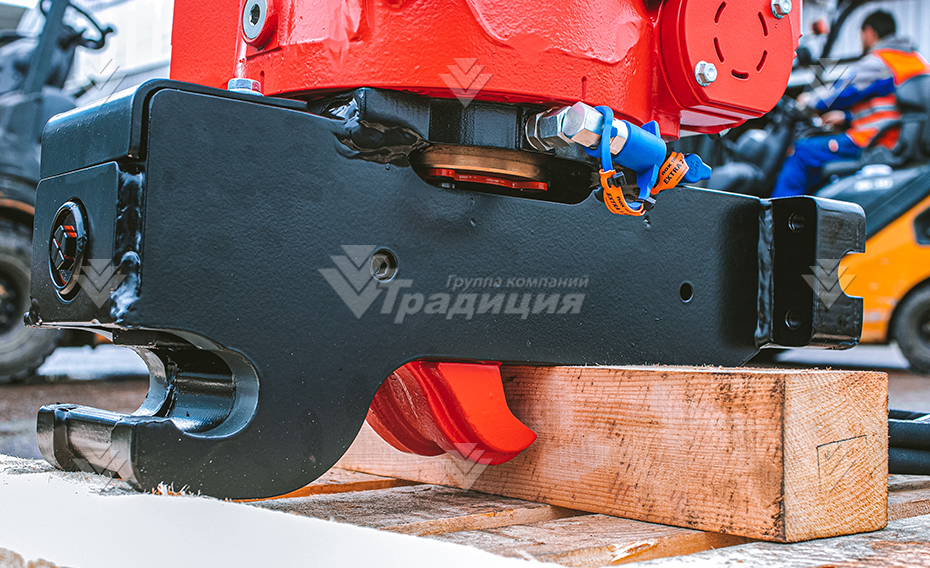

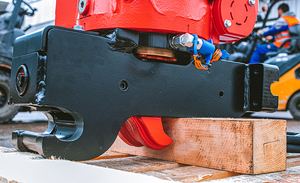

Замена оборудования осуществляется с помощью встроенного квик-каплера. При этом, по желанию заказчика, тилтротаторы HammerMaster могут быть укомплектованы квик-каплерами различных конструкций: «pin to pin», Oilquick, Verachtert (CAT CW), Liebherr и др.
