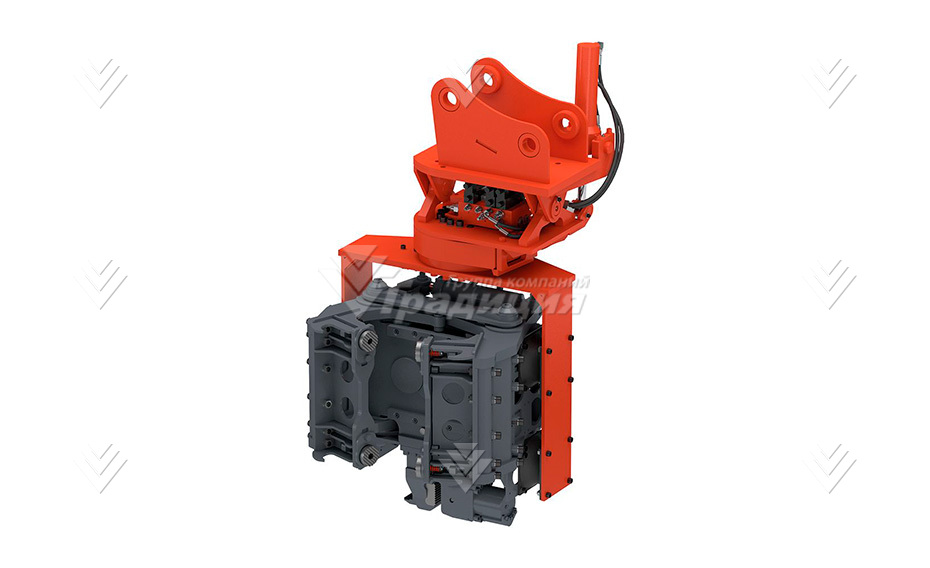

Вибропогружатель Movax SG-15N

Стандартные модели вибропогружателей требуют установки двухпоточной (реверсируемой) линии. Для работы наклонно-поворотных моделей необходима стандартная (однопоточная/нереверсируемая) линия гидромолота.

Кроме того, для всех видов вибропогружателей на экскаваторе должна быть установлена отдельная гидролиния дренажа. Все вибропогружатели, поставляемые Группой компаний «Традиция», укомплектованы дренажной линией по умолчанию.

А: Вибропогружатели применяются для погружения и извлечения различных свайных элементов в водонасыщенных, песчаных и пластичных глинистых грунтах. Использование данной технологии для погружения и извлечения элементов невозможно в скальных грунтах, а в вечномерзлых — возможно лишь с применением допмероприятий (пропаривание, бурение и иные способы разрушения консолидированного грунта).

Под свайными элементами подразумеваются в первую очередь элементы с малым лобовым сопротивлением — шпунты стальные, пластиковые, композитные, двутавр, швеллер, стальная труба, трубошпунт. Для элементов с развитым лобовым сопротивлением, таких как трубы с закрытым концом, железобетонные сваи и шпунты, используются модели вибропогружателей со специально подобранными параметрами.

А: Стандартные модели вибропогружателей приводятся в движение обычными органами управления в кабине экскаватора. Вибрация включается автоматически после достижения необходимого усилия зажима элемента. Разжим производится обратным движением органа управления.

Для управления наклонно-поворотной моделью вибропогружателя в кабине устанавливается специальный джойстик (заменяя штатный) и педаль, которые поставляются в комплекте с оборудованием. Они подключаются к стандартному прикуривателю и соединяются с вибропогружателем кабелем, проложенным по рукояти и стреле экскаватора.

А: Для эффективной передачи генерируемых вибропогружателем колебаний необходимо жесткое соединение со свайным элементом — его обеспечивает сменный рабочий орган, называемый наголовником (захватом). Одним типом наголовника невозможно одинаково эффективно работать со всеми типами свайных элементов.

Наиболее распространены три типа захватов:

Шпунтовый — применяется для погружения свайных элементов, имеющих плоский профиль.

Трубный — для погружения труб диаметром от 108 до 400 мм, а также для захвата и погружения деревянных свай.

Двойной трубный — состоит из направляющей и двух стандартных захватов, позволяет надежно захватывать трубы диаметром от 300 до 1100 мм, обеспечивая точное центрирование трубы относительно вибропогружателя.
